OBD II dieser Stecker passt

[quickie]

OBD II KTM 390/ Svartpilen 401
Steckergehäiuse ist rot!

Belegung:

Pin Pin
                              ----- 4
1 ---------------------|
                              ----- 5
2 -------------------------- 6
3 -------------------------- 9
4 -------------------------- 7
5 -------------------------- 14
6 -------------------------- 16

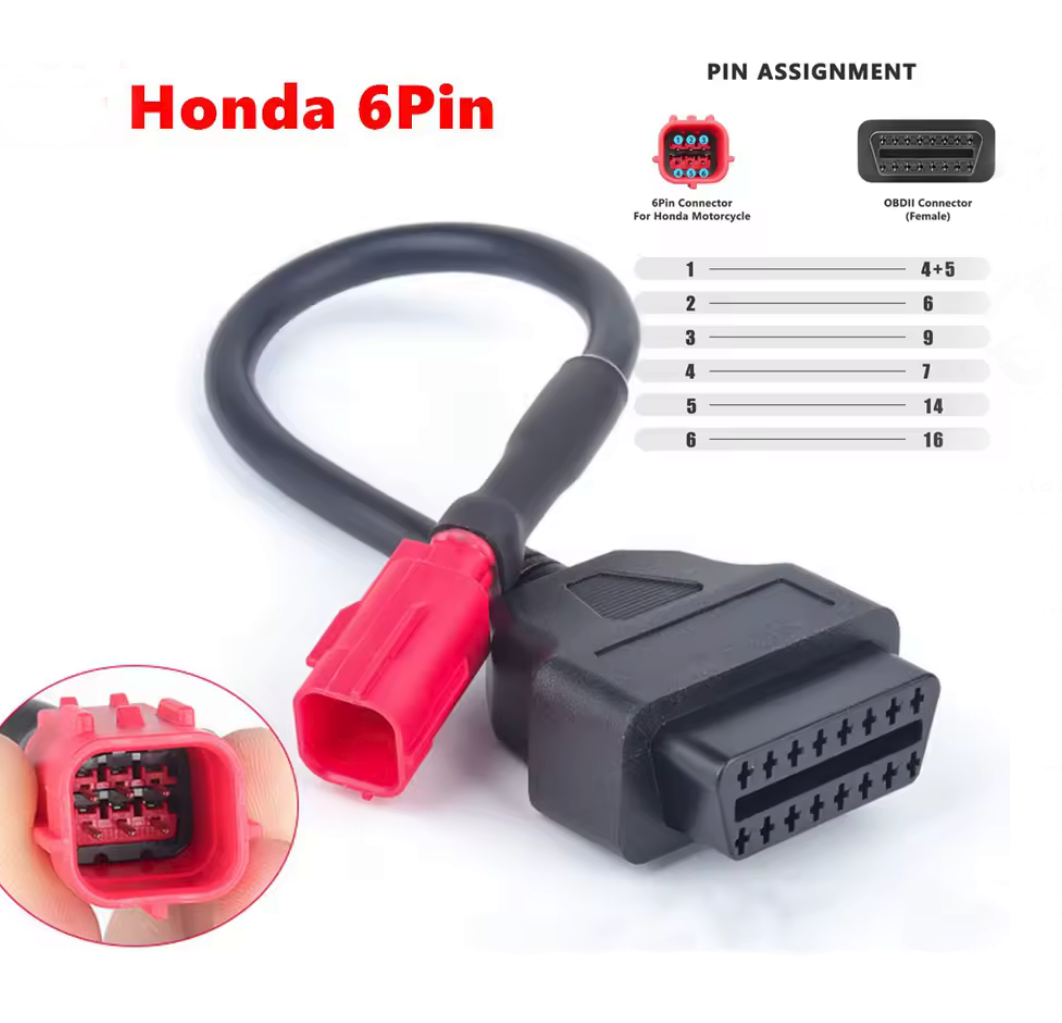

Auf den Bildern ist der definitiv richtige für die Husqvarna Svartpilen 401 abgebildet

Dieser Such-String hilft das passende zu finden:
Entweder:
Euro5 Adapter 6 Pin KTM 390
oder besser (weil günstiger)
Euro5 Adapter 6 Pin honda
ggf. vollständig:
obd2-adapterkabel-16-pin-auf-euro5-diagnosestecker-rot

Die Teile kosten inkl. Lieferung bei ebay um 14,-

Den nötigen OBD2 elm327 Bluetooth Stecker gibts zwischen 8,- und 15,- wer auf blumige Aussagen hört kann auch gerne 40,- zahlen -das bringt aber auch nicht mehr.

Als App empfiehlt sich Car Scanner in der free/ light Version.
Da werden alle relevanten Infos angezeigt.

Auf Smartphones auch in (nahezu) Echtzeit was für „Zeigertachos und Drehzahlmesser-Anzeigen“ genutzt werden kann, ebenso für Kühlmittel und Air-Temoeratur, Restreichweite etc.

Unter CarPlay/ Android Auto jedoch nur in Tabllenform. Das ist aber nicht der App, sondern den CP/AA-Restriktionen gheschuldet. Es gibt definitiv keine OBD2-Äpp, die was anderes als Tabellen anzeigt.






Falls jemand einen "weißen" KTM Stecker-Adapter braucht, ich habe hier aus einer Fehlbestellung einen neuen, unbenutzten liegen. Kann für 5,- abgeholt werden

mit dieser Belegung:
OBD KTM
Pin Pin
OBD II KTM
Pin Pin
4 --
      |------------------------ 6
5 --
7 -------------------------- 4
16 -------------------------- 1

[Babavitpilen]

Kannst du bitte den Link einstellen, woher du den roten Stecker bezogen hast?
Was hast du damit vor? Ausser Fehlercode auslesen?

Ich wollte auch über den OBD Stecker einen Tacho Ersatz via Handy App basteln. Hatte aber leider die wichtigen Funktionen wie die Signale vom Blinker, Licht, Tankfüllstandsanzeige nicht bekommen!
Liegt wahrscheinlich auch daran, das über den OBD Stecker nur die abgasrelevanten Signale ausgegeben werden!

[Herbie2106]

Passt der Stecker auch bei Vitpilen 701, BJ 2018?

[quickie]

Mutmaßlich ja.
Scheinbar auch bei der Suzuki 8S

Schau unterm Sattel nach. Da ist ein roter Stecker weiblich(female) siehe Bild.
Der ist in einen Halter gesteckt um ihn zu schützen. Daran wiederum ist ein Häkchen, das wird nieder gedrückt, dann lässt sich der bordseitige Stecker-Anschluss abziehen wenn der dann so au aussieht passt es

[TovaXXX]

Man muss nur hier aufpassen.

WhatsApp Image 2025-01-05 at 17.37.04.jpeg (127.44 KiB) 3590 mal betrachtet

[Herbie2106]

Bei meinen beiden BMW's (R1100S & NineT Racer) benutze ich den OBD von Unicarscan und die Motoscan App. Welche App taugt gut für die Husqvarna?

[quickie]

Kannst du bitte den Link einstellen, woher du den roten Stecker bezogen hast?
Was hast du damit vor? Ausser Fehlercode auslesen?

Ich wollte auch über den OBD Stecker einen Tacho Ersatz via Handy App basteln. Hatte aber leider die wichtigen Funktionen wie die Signale vom Blinker, Licht, Tankfüllstandsanzeige nicht bekommen!
Liegt wahrscheinlich auch daran, das über den OBD Stecker nur die abgasrelevanten Signale ausgegeben werden!

Ich habe den Eröffnungs-Fred um die „Suchanfragen“ und Infos zu „Tacho-Ersatz“ ergänzt.

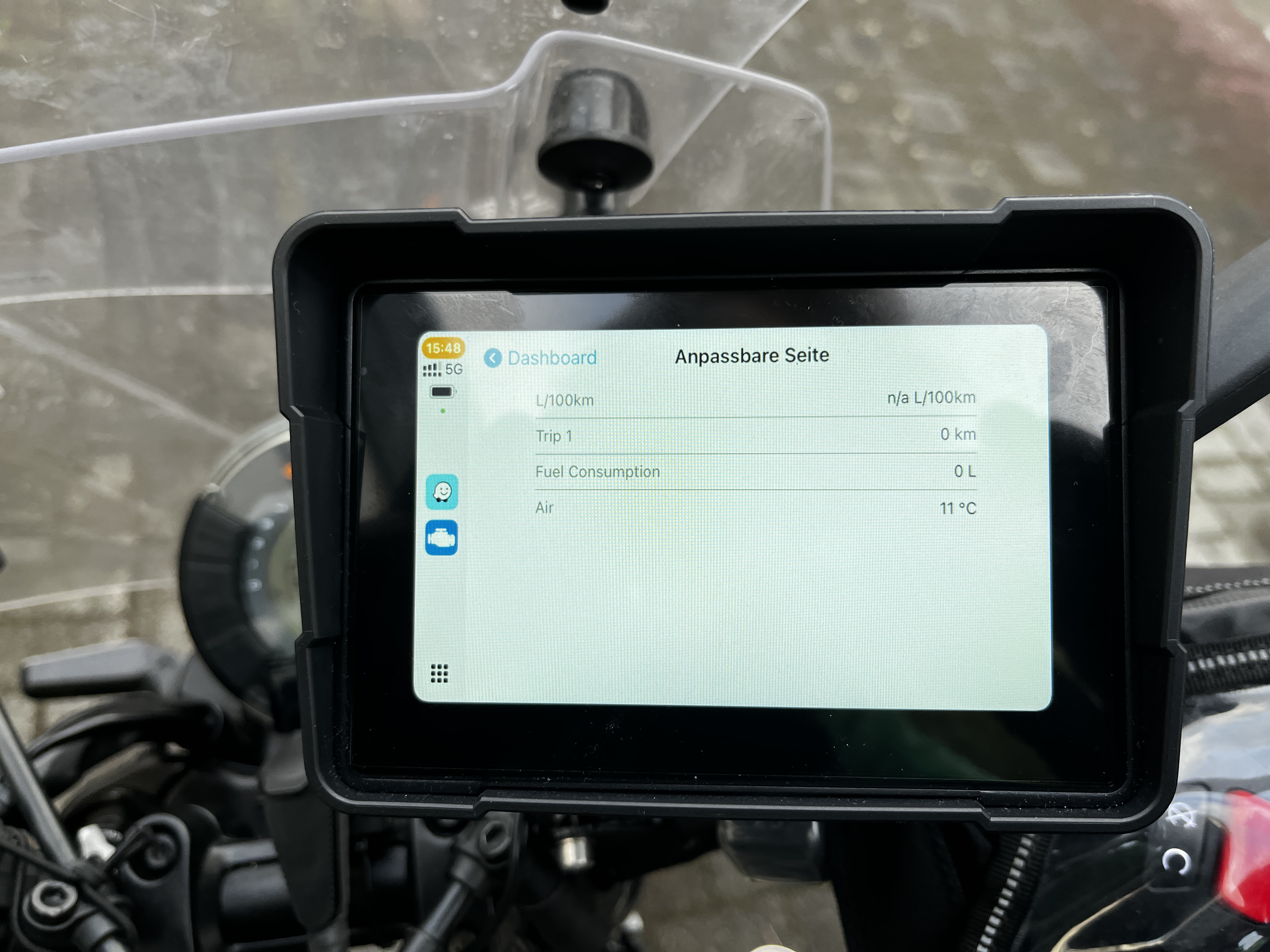

Ich nutze demnächst ein CP-Dash um das Navi zu ersetzen und um Infos wie Restreichweite, Trip1-Zähler und Cooling-Temp anzuzeigen.

„Tacho-Ersatz-Betrüb“ gäbe es nur auf einem richtig hellen, wasserdichten Smartphone oder besser einem Outdoor-Tablet. Das ist mir aus 2 Gründen nix:
zu teuer
zu diebstahls gefährdet

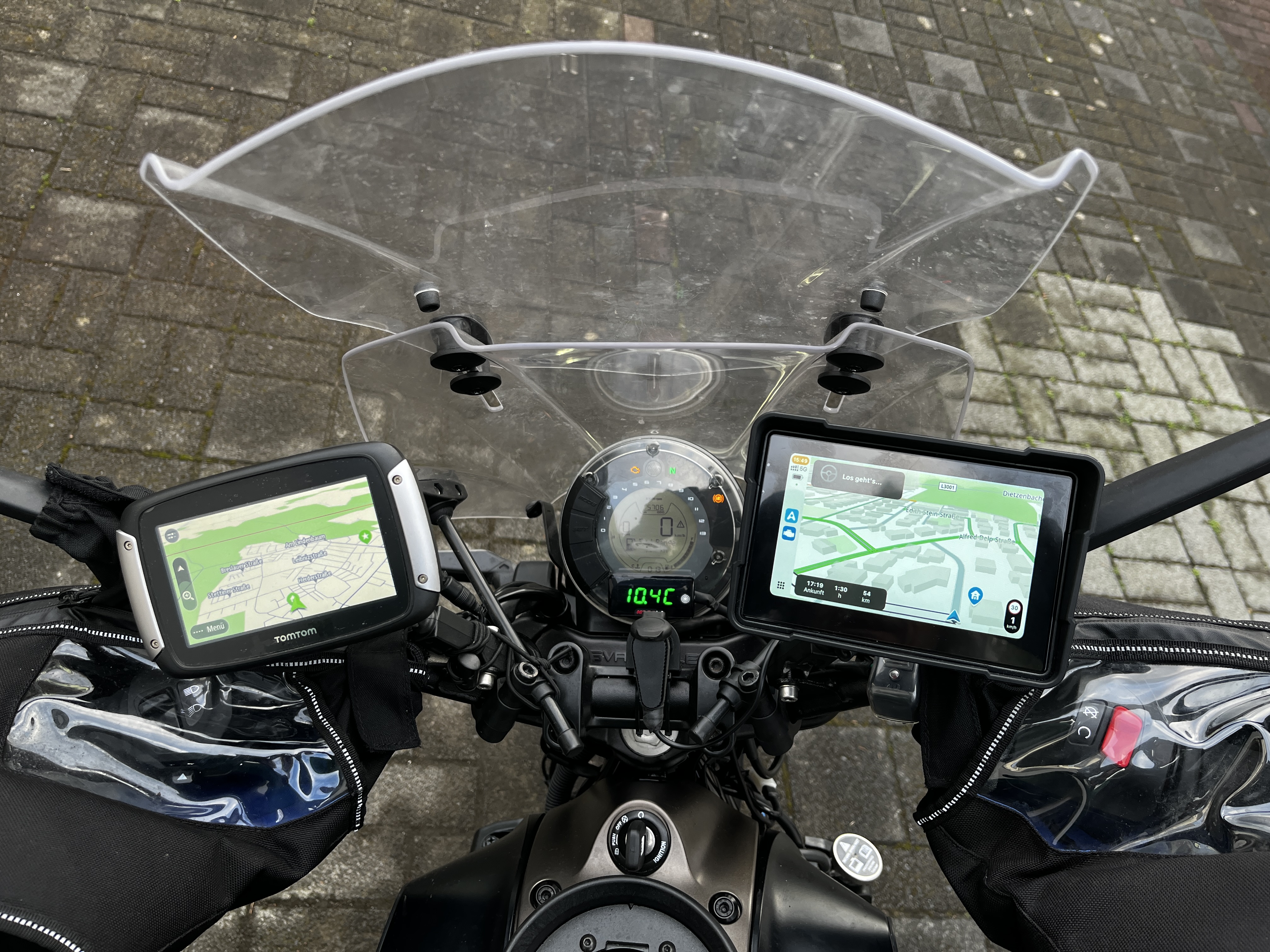

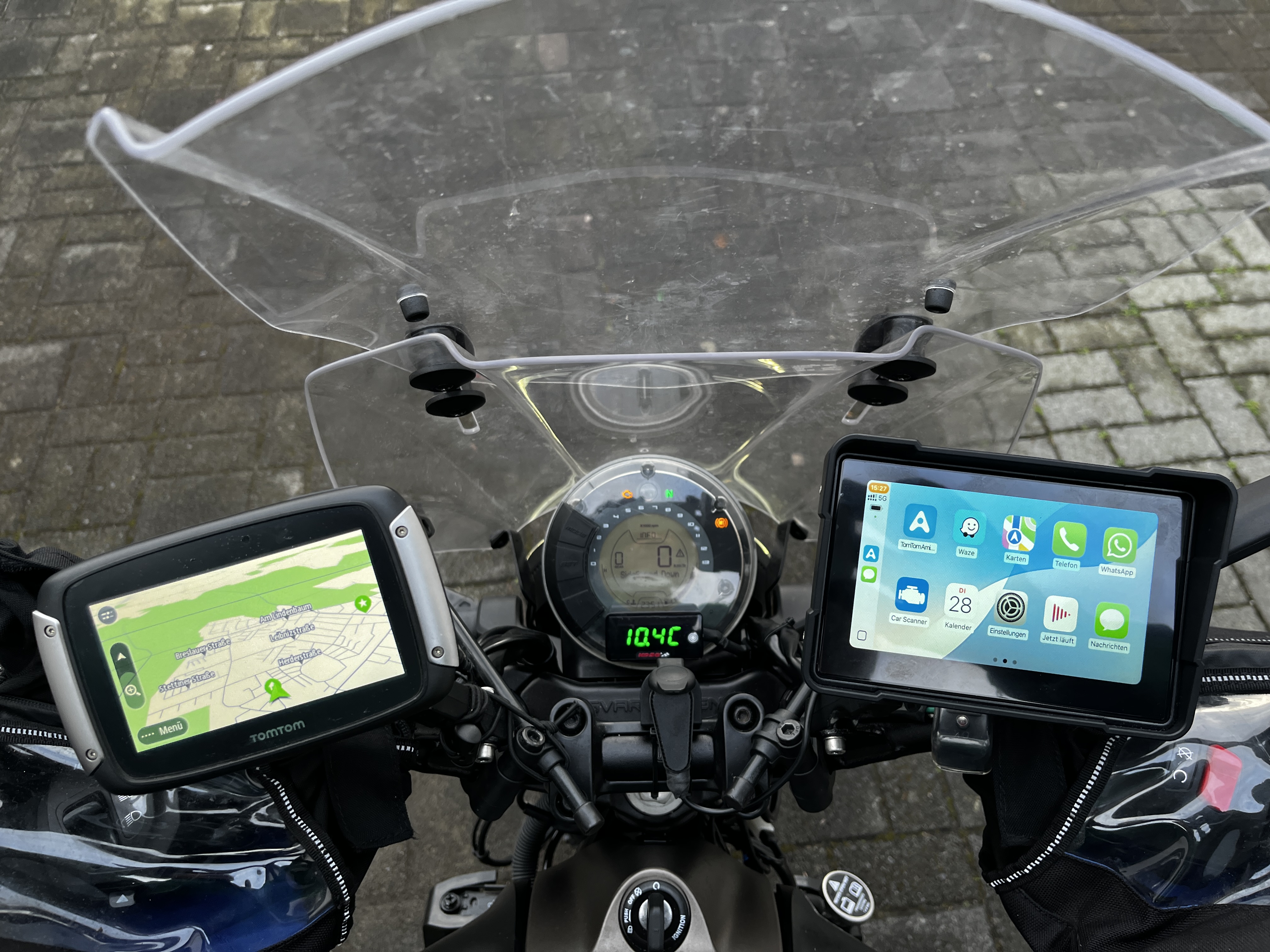

Hab die Tage das Dash montiert. Will es vorübergehend neben dem TomTom laufen lassen und vergleichen, was am Ende die bessere Navigation und Blitzerwarnungen ausspuckt (waze)

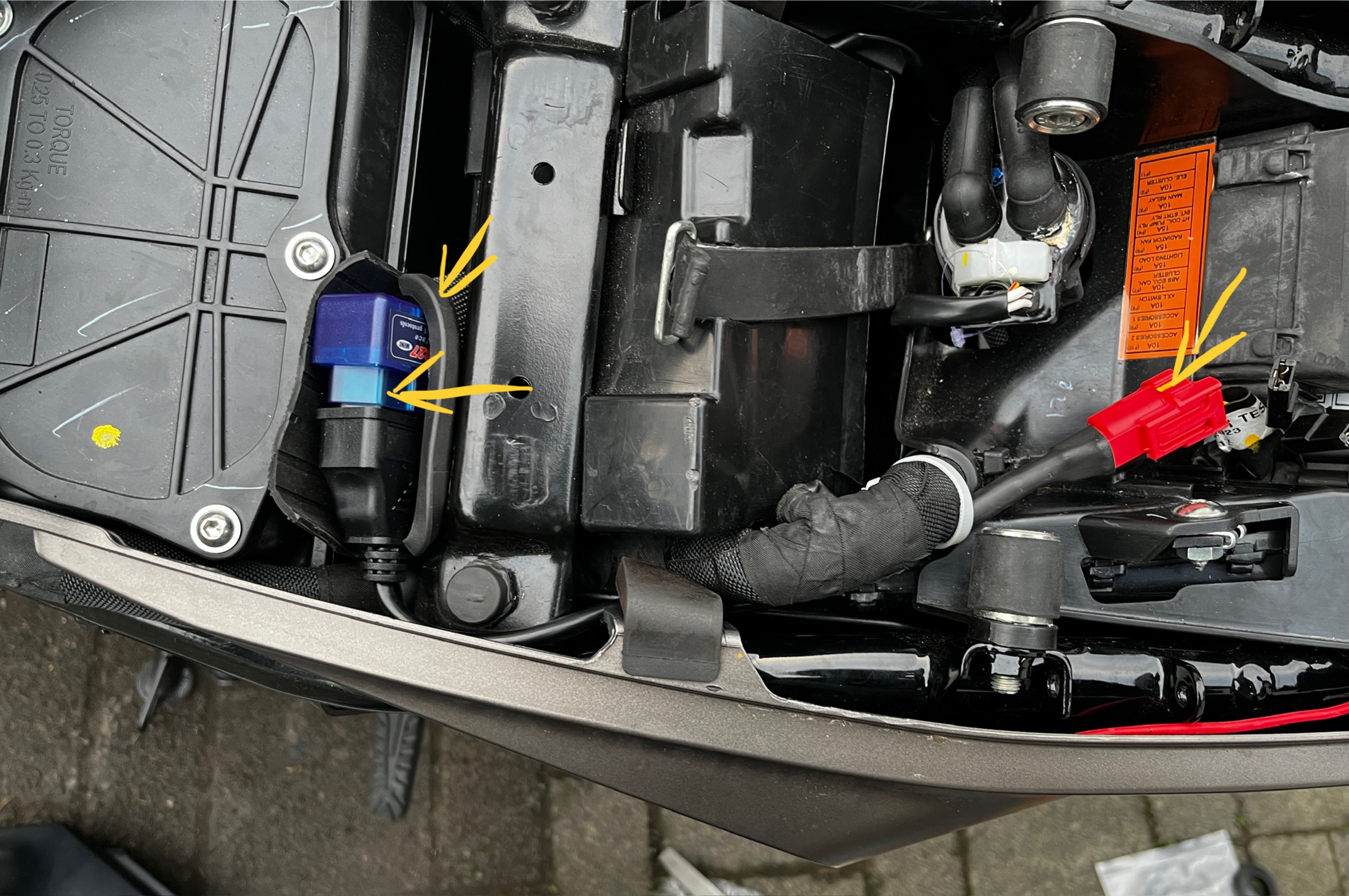

Den ELM-327(OBD2)-Adapter hab ich in ein aufgeschnittenes Griffgummi gesteckt und zw. LuFi und Gedöns versenkt, siehe erstes Bild links. Anschluss des Adapterkabels sind die roten Stecker rechts im Bild. Die Kabellänge reicht genau wie sie muss. Klar, dass alles so angeordnet ist, dass im Zweifel von oben kein Wasser eintreten kann.

Ach.
Nochwas:
die linke Aufnahme des Sozius-Sitzes hab ich an der unteren, inneren Ecke etwas weggefeilt und abgerundet. Da besteht ggf. Gefahr, dass sie sonst das Adapter-Kabel (mit Kabelbinder an eine dicken Leitung gefixt) touchiert. Sitz wird auf die runde, gummierte Aufnahme im Bild gesteckt.

[jockelSZJ]

Hi,

...
Ich nutze demnächst ein CP-Dash ....

Sowas hier?

https://de.aliexpress.com/item/1005007102766853.html

ciao, Jockel

[quickie]

ja, ist von Ali, ist aber das „Kleine ohne alles“ 5“, kein Breitwand-Oschi, waren glaub 35,-
So ungern ich CN unterstütze, „Hier“ kosten die gleichen Teile um 200,-

Für mich war das nur ein Testballon. Nachher steht die erste Ausfahrt an.

[jockelSZJ]

Servus,

danke für die Info, auf den Bericht von der Ausfahrt bin ich gespannt.

Ich habs auch nicht so mit .cn unterstützen aber manchmal ist das Zeug eben unschlagbar günstig.

ciao, Jockel

[Herbie2106]

Erstmal Danke für den Beitrag und die Tips. Ander KTM 390 habe ich den Stecker zum OBD 2 Adapter gefunden, mit dem Adapter verbunden, und Kontakt über OBD 2 von Uniscan zu Carscanner Lite bekommen. Top .
An der Vitpilen 701 sieht es anders aus. Dort finde ich den Stecker zum Adapter nicht.
Weiß vielleicht jemand wo der Stecker sitzt?
Gibt es noch eine andere App zum Auslesen von Fehlern, ABS-Spühlung, etc.

Gruß

Herbie

[quickie]

40 km war alles tutti. Däsh ist wirklich brauchbar.
Die Tabelle, resp. die Schrift bei der OBD2-Anzeige ist mir etwas zu klein.

Sehr leider bin ich dann mit dem sb liegengeblieben. Ursache könnte die Zündkerze oder Zündkerzenstecker sein. Hätt mer drauf kommen können aber da wars schon zu spät. ADAC hatt das SmørreBøke zum Händler gebracht (hoffe ich jedenfalls)
Bin gespannt was der sagt.
Nahm Gas nur sporadisch an und ging aus. War ein Spaß bei 2°. Aber gibt schlimmeres. Immerhin 5.777km seit letzten September die echt gerockt haben

[quickie]

Zündkerze varreckt.
Jetzt läuft se wieder
