Schaltplan Husqvarna TE 450 Bj. 2004

[Stevee]

Hallo,

das ist mein erstes Thema in diesem Forum. Ich wende mich an euch weil ich dringend einen Schaltplan für das oben genannte KRAD benötige und nirgends etwas finde, weder im Internet noch im Werkstatthandbuch. Kann mir einer von euch vllt weiterhelfen?

MfG

[kingz]

Im Handbuch ganz hinten drin müsste irgendwo der Schaltplan sein.
Guck mal hier unter Werkstatt und Technik, da gibt es einen Thread mit den ganzen links zu Handbüchern und co.

[Stevee]

Kannst du mir den Link zum Thread schicken? Ich find es nicht.

[kingz]

http://husqvarna-forum.de/forum/viewtop ... 80&t=20977

[Einbeiner]

Moin,
ich poste mal in diesem Beitrag, da ich das selbe Anliegen habe. Der Link in dem Link von kingz ist leider mit nem Passwort gesperrt.
In dem Werkstatthandbuch online fehlt das Kapitel mit der Elektrik.
Kann das jemand nochmal hochladen?

[kingz]

https://www.dropbox.com/sh/tbib6788mrld ... m7nsa?dl=0

[Einbeiner]

Die Seite habe ich übersehen. Danke trotzdem!

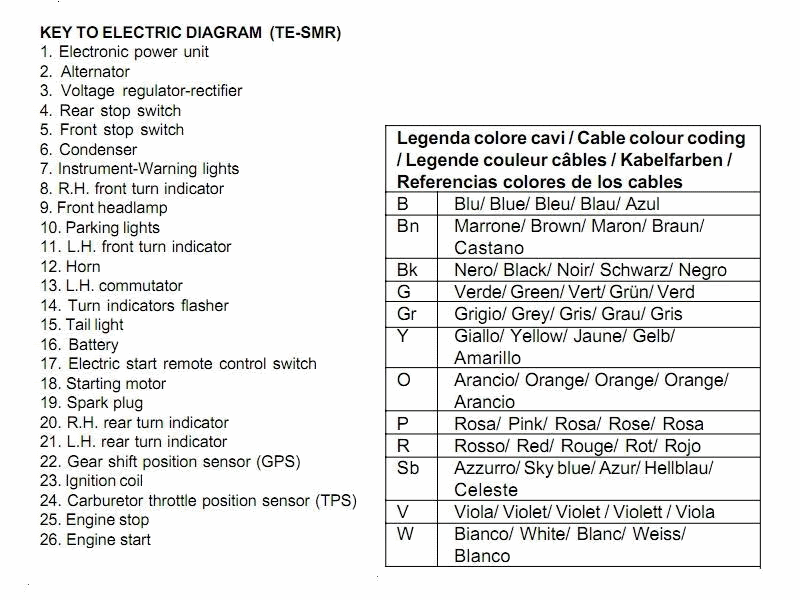

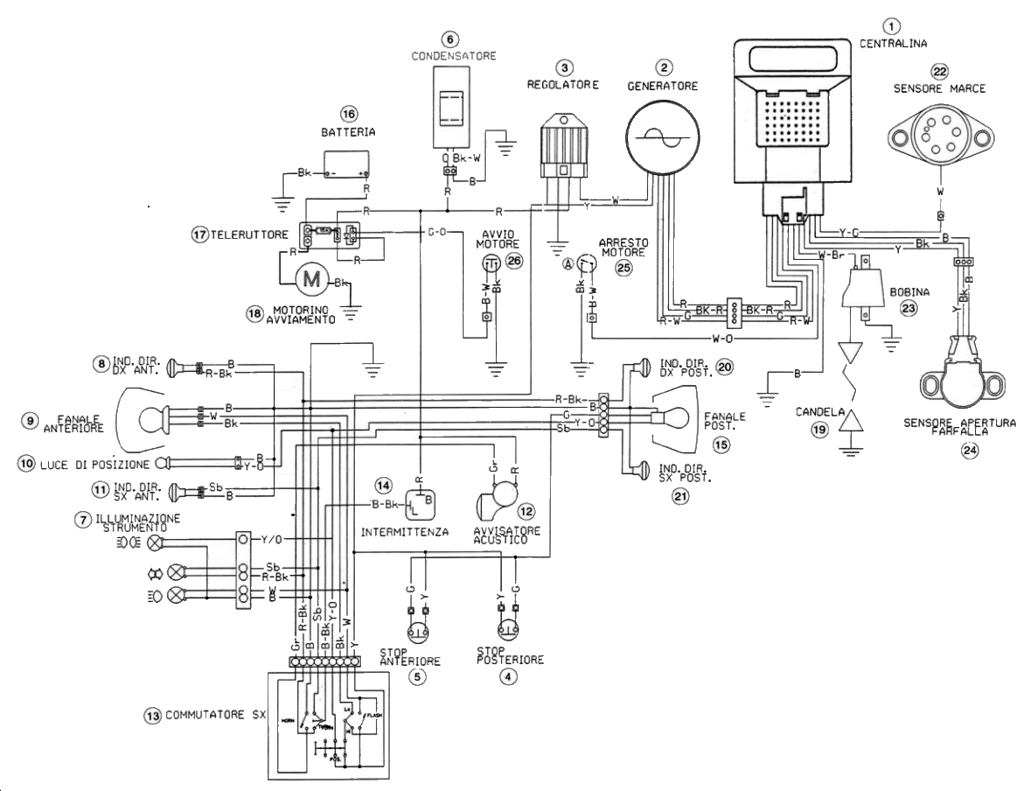

Ich habe in der Zwischenzeit noch eine hochauflösende Variante gefunden:
