Husky 701 2017 - Neigungswinkelsensor

[biozard]

Hallo,

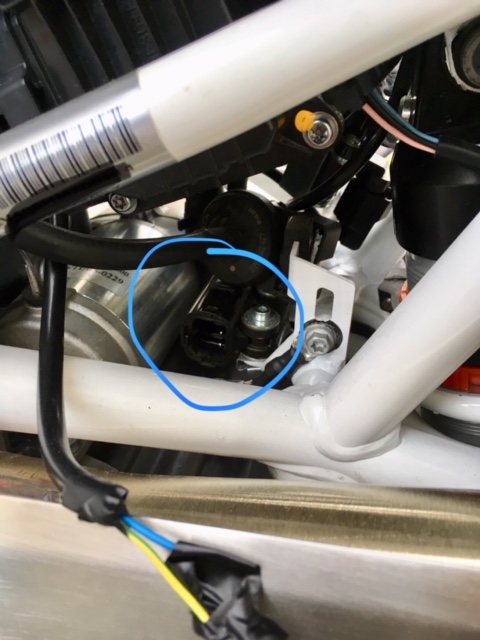

Kann mir bitte jemand ein Foto vom Kabel ink. Stecker machen, der zum Neigungswinkelsensor führt ? Muss den Stecker neu anpinnen und kenne die Kabelreinfolge nicht. Anbei habe ich ein foto vom Sensor angehängt.

Gruß und Danke im Voraus.


Lg

[TukTuk]

Wozu haben wir den Neigungswinkelsensor überhaupt? Meines Wissens haben wir doch keine elektronischen Helferlein für Wheelie-Kontrolle oder Kurven-ABS oder so?

[Digga]

Der ist dafür da damit der Motor im Falle eines Sturzes oder Umfaller ausgeht.
Leider auch ein Teil was kaputt gehen kann...

[TDI]

Der Neigungswinkelsensor ist dafür da, dass die Kiste ausgeht, wenn sie daliegt o.ä. Beim Vergaser war sowas nicht nötig, weil ja ab einer gewissen Neigung oder Kopfüber kein Sprit mehr geflossen ist und der Motor sich wegen Spritmangel selber abgewürgt hat. Eine Einspritzanlage arbeitet so lange wie sie den "Befehl" dazu bekommt....

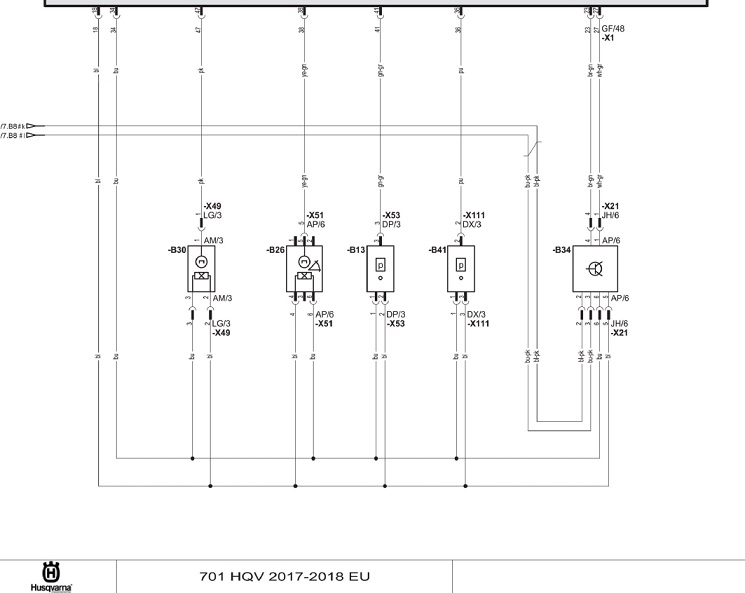

Ich hab leider nur die Rep.Anleitung für das 2017/2018 Modell.... ich hoffe, dass hilft aber dennoch weiter....

B26 ist der Neigungswinkelsensor

[biozard]

Hallo,

Danke das ist genau das was ich suche! Hättest du vielleicht das Ganze in einer besseren Qualität? Die kleinen Werte am Plan sind für mich nicht lesbar.

Lg

[TDI]

Sorry, aber eine bessere Qualität scheitert immer an der Dateigröße..... schick mir Deine Emailadresse, dann schick ich Dir die Seite als PDF....

[Oberflaeche]

Belegung des Neigungswinkelsensors B26 nach Schaltplan:
bl = black (-) auf Pin 4
bu = blue (+5V) auf Pin 6
ye-gn = gelb-grün (Ausgang) auf Pin 5
Aus dem Motorelektronik-Steuergerät kommt eine Versorgungsspannung von 5V= für die Sensoren. Der Eingang des Signals aus dem Neigungswinkelsensor ist Pin 38.



L.G.
Frank
