Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Der Toschi weckt Begehrlichkeit :-) und Tatendrang :flex:
----Nachbarviertelterrorist----
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

Oh ja :pc1:

Heute wieder etwas aus der Vergangenheit.

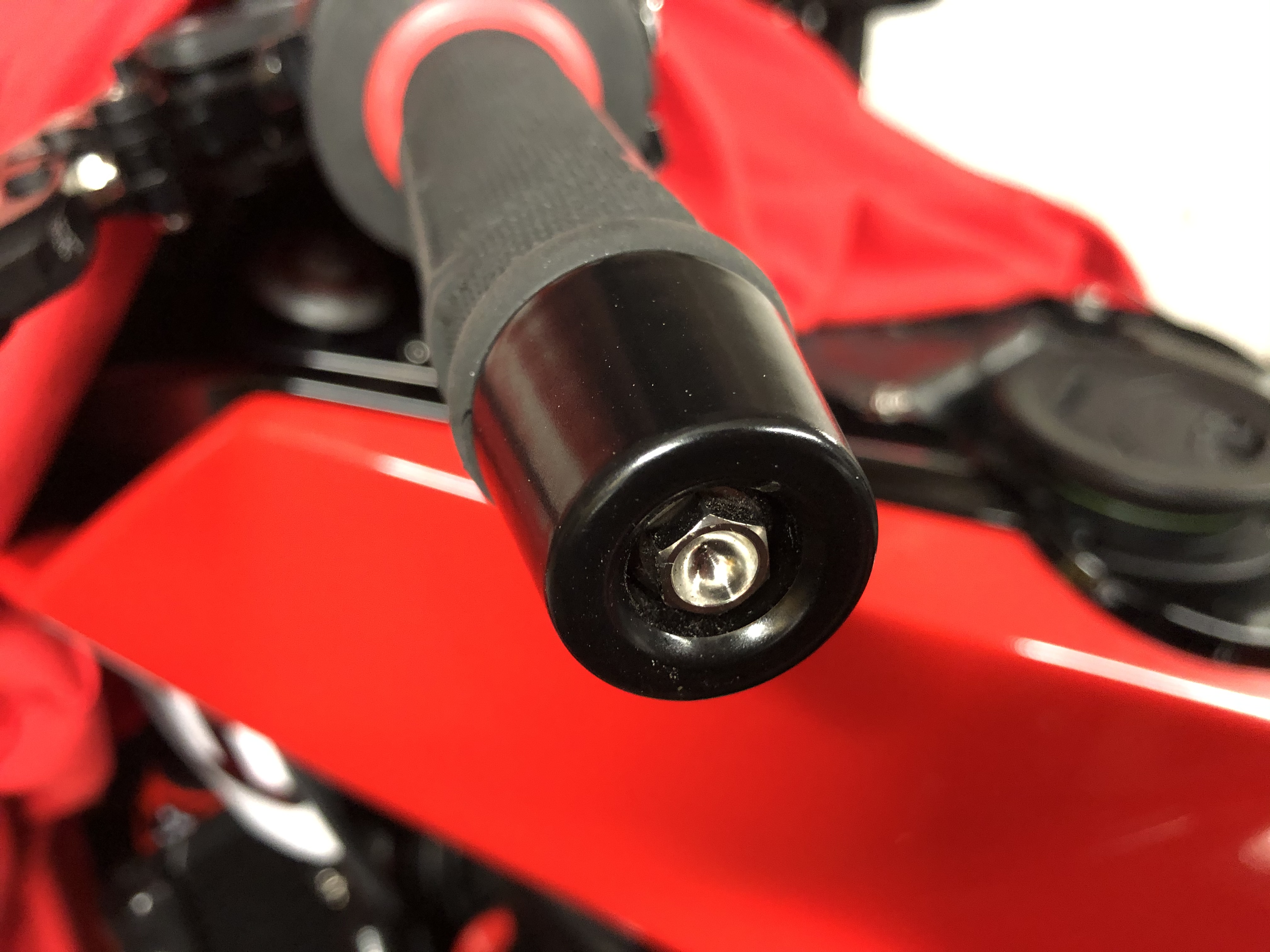

Die Lenkerendengewichte machen ihrem Namen alle Ehre. Klar, sie sollen in erster Linie die Vibrationen am Lenker eliminieren, doch die Hübsche hat ja quasi keine Vibrationen.

Ich habe mir eine exakte Kopie der wunderschönen Originalen Form in Alu drehen lassen, anschließend wurden sie schwarz gepulvert.
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
Toschi
Forensponsor
Beiträge: 585
Registriert: 13.08.13 - 21:54
Motorrad: Elefant 900ie/Nuda+R
Wohnort: Uelzen

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Toschi »

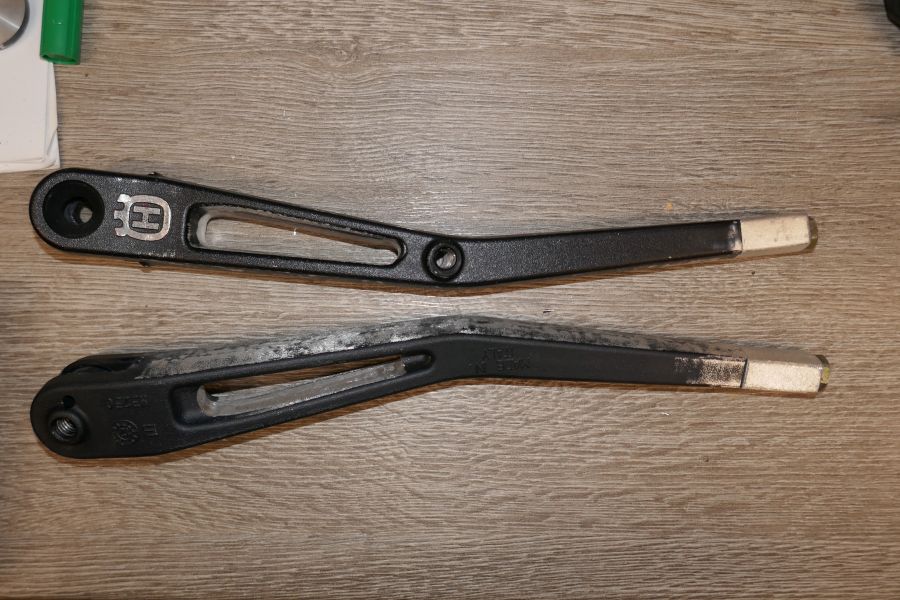

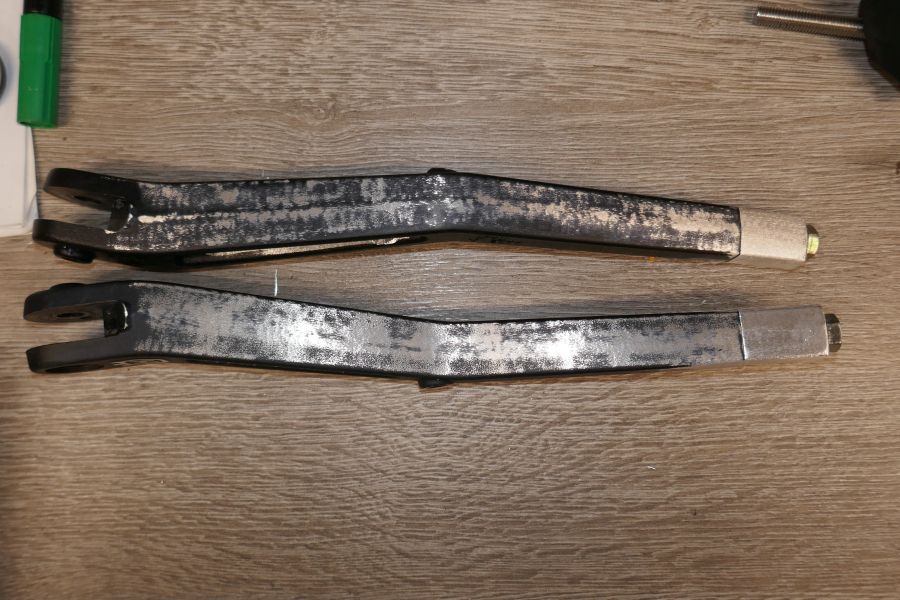

...vor dem Eloxieren schnell noch zwei Verlängerungen für die langbeinigen Bellas gefeilt :evil1:
Dateianhänge
+30mm
+30mm
Leider ist die Form völlig unsymmetrisch
Leider ist die Form völlig unsymmetrisch
...nimm Dich in 888!
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

Die Form hat schon was, ist aber nicht besonders bearbeitungswillig.
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

In der Zeit wo es noch keine Constands gab, hab ich mir mal einen Biketower geleistet und es bis heute nicht bereut.
An dem Teil gibts es eigentlich nix auszusetzen, aber ich Erbsenzähler konnte es natürlich nicht lassen.

Die Aufnahme der Rahmenfesten Buchse erfolgt durch das obere Loch im Rahmen oberhalb der Schwingenachse. Serienmäßig ist das mit einer Gewindestange und passender Hutmutter auf der rechten Seite gelöst. Es funktioniert, ist aber Sau hässlich.

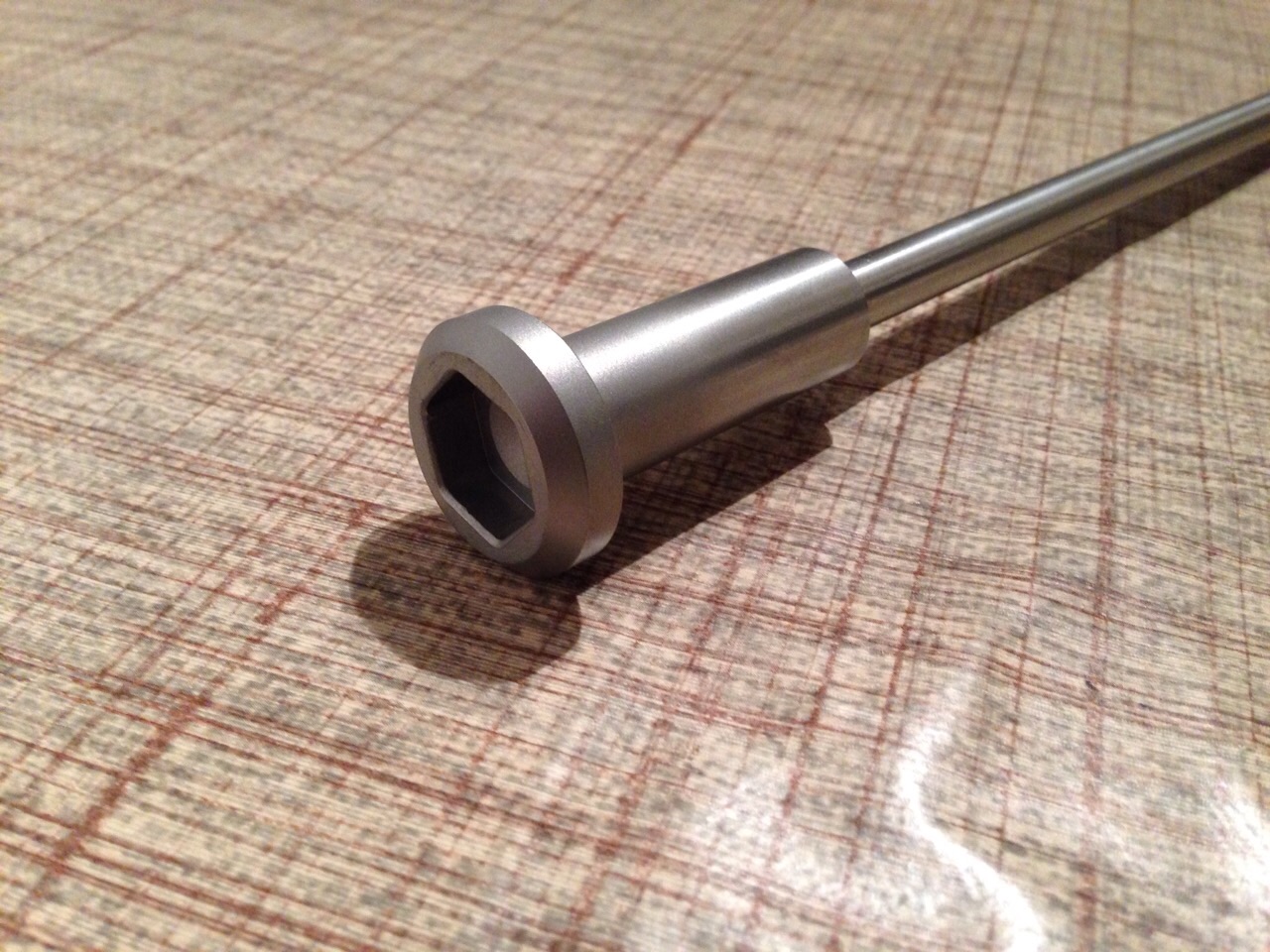

Mein Bruder hat mir daraufhin eine Achse aus VA gefräst mit passenden Inbus wie er auch bei der Vorderachse verwendet wird.
Das funktionierte die Jahre über immer tadellos. In meinem ganzen Titan Wahn musste das Teil jetzt aber auch etwas erleichtert werden. Die Linke VA-Aufnahme am Rahmen wurde durch eine aus Titan ersetzt. Die Achse wurde gekappt, mit einem Gewinde versehen und schließlich wurde dort auch eine Gewindestange aus Titan verklebt. Das ganze kann sich soweit sehen lassen. Für mich ist es zumindest der perfekte Spagat zwischen Gewicht, Funktionalität und Optik.
Dateianhänge

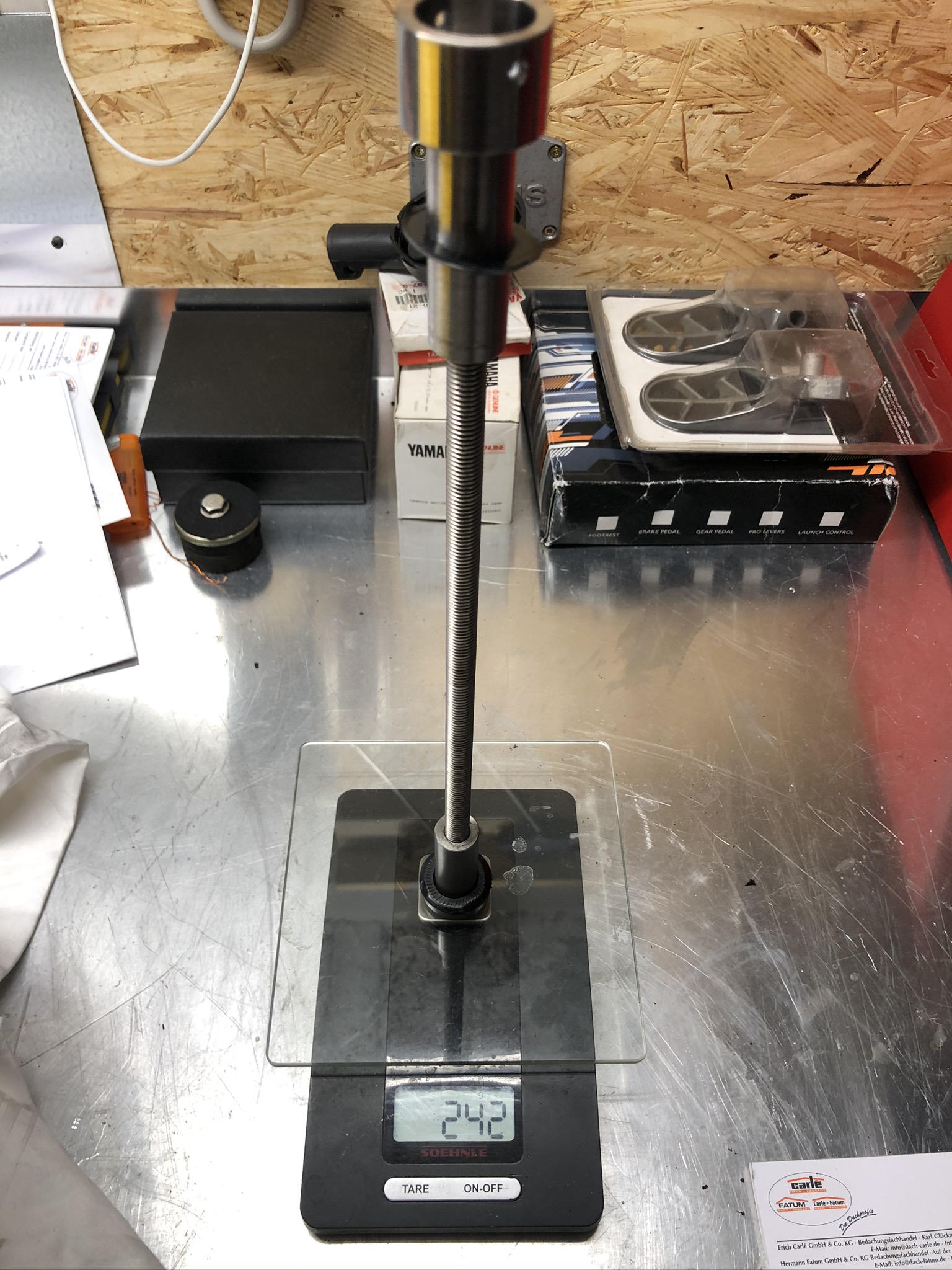

Achse komplett aus VA
Achse komplett aus VA
Komplettes Update in Titan.
Komplettes Update in Titan.

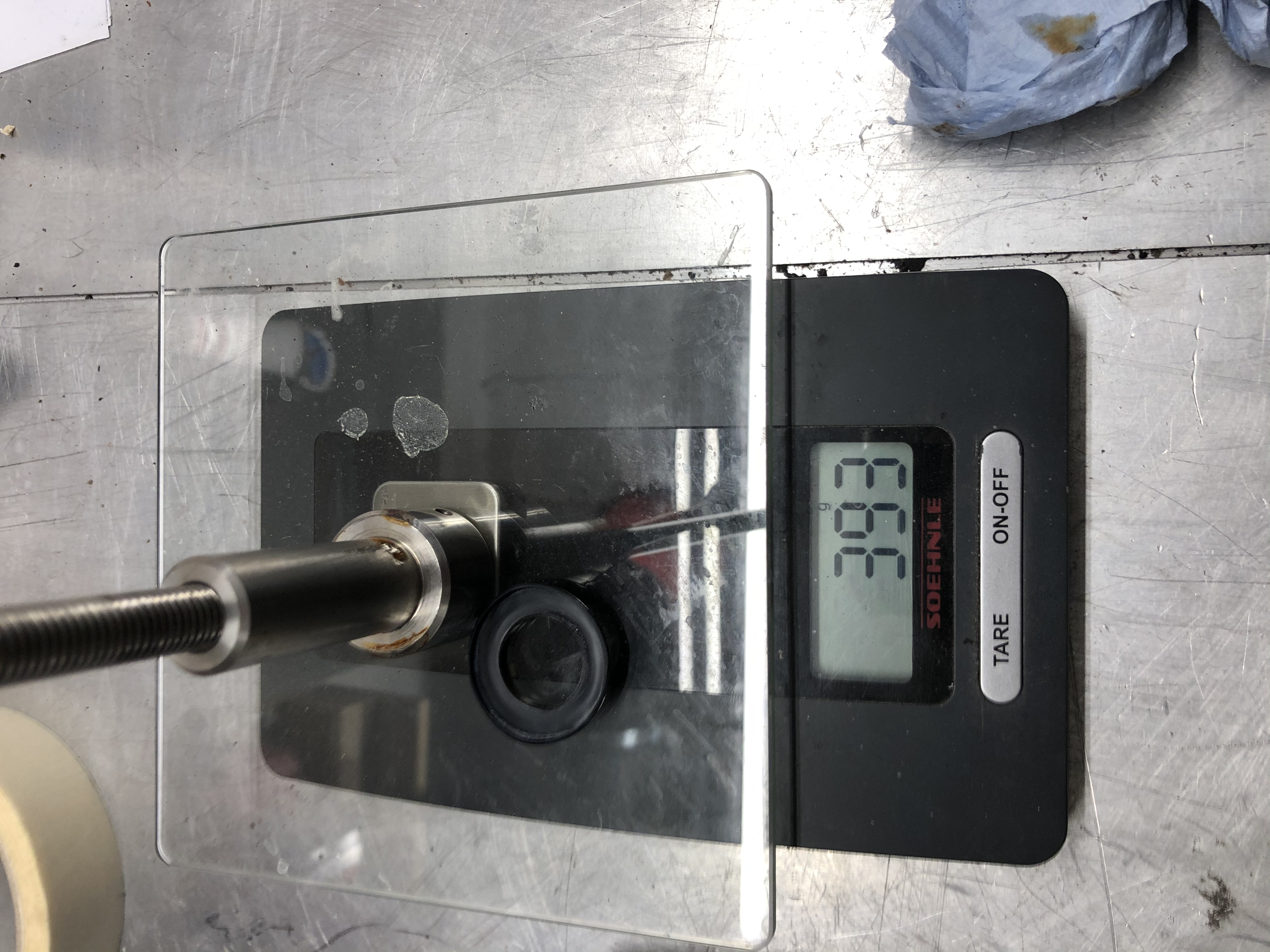

VA Achse
VA Achse
VA Achse mit VA Aufnahme
VA Achse mit VA Aufnahme
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Warum verlängerst du die Ständer?
----Nachbarviertelterrorist----
Benutzeravatar
Toschi
Forensponsor
Beiträge: 585
Registriert: 13.08.13 - 21:54
Motorrad: Elefant 900ie/Nuda+R
Wohnort: Uelzen

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Toschi »

...weil Federbein und Gabel auf Anschlag hochgeschraubt sind :2w:
...nimm Dich in 888!
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

Toschi fährt eine Nackte Giraffe :rofl1:

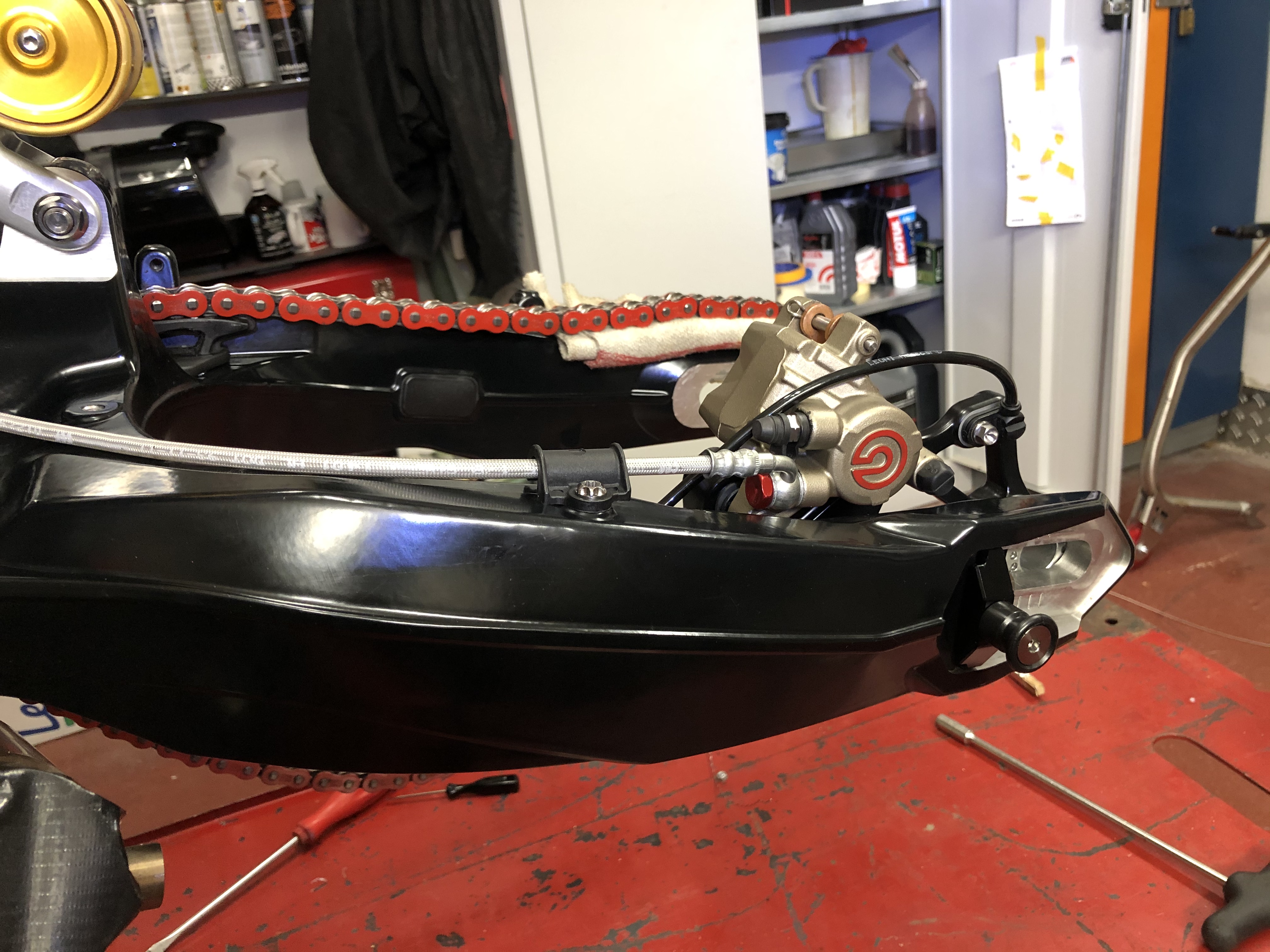

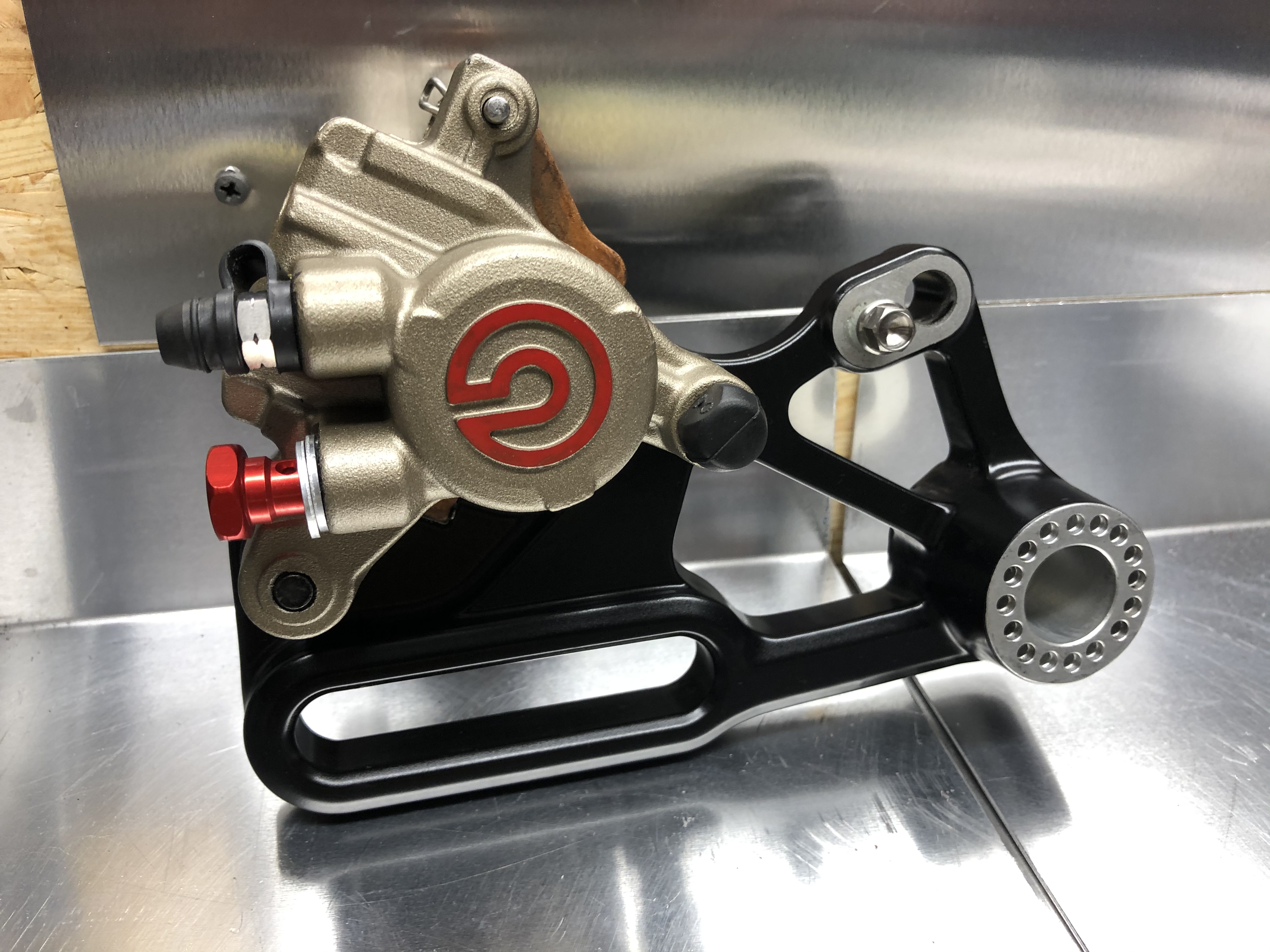

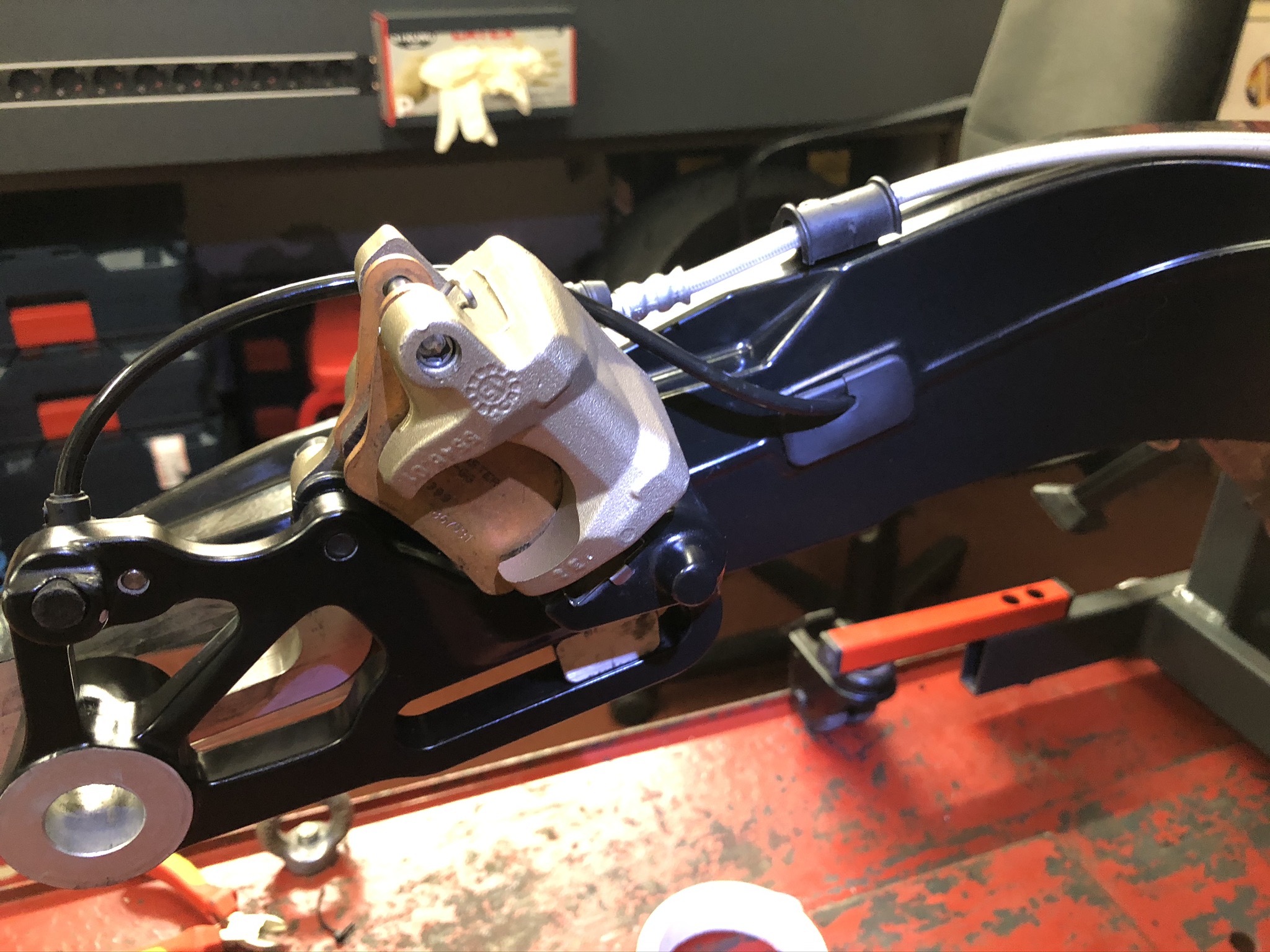

Ich glaube eines meiner Lieblingsdetails ist der hintere Bremssattel.
Hier wurde die Halteplatte erleichtert und beschichtet. Toschi lackierte mir den Sattel :massa: . Die Gleitstifte zwischen Sattel und Halter wurden gegen Titan getauscht. Der Bremsbelaghaltestift wurde auch gegen einen Titanstift getauscht. Eine rot eloxierte Hohlschraube aus Alu sowie eine Entlüftungsschraube aus Titan runden das ganze ab. Zu guter Letzt wurde noch das Tachokabel durch die Schwinge verlegt (scheiss Arbeit :kadw: ).
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Jaaaaa, das Teil ist so schön das man es in die Vitrine stellen könnte :Top:
----Nachbarviertelterrorist----
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Den Aufwand das Sensorkabel durch die Schwinge zu verlegen ist enorn. Ich glaube ich habe eine Stunde oder länger rumgefummelt.

Du hast aber mindestens noch zwei Sachen/Optimierungen vergessen. So gut kenn ich deine Hübsche schon :hva:
----Nachbarviertelterrorist----
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

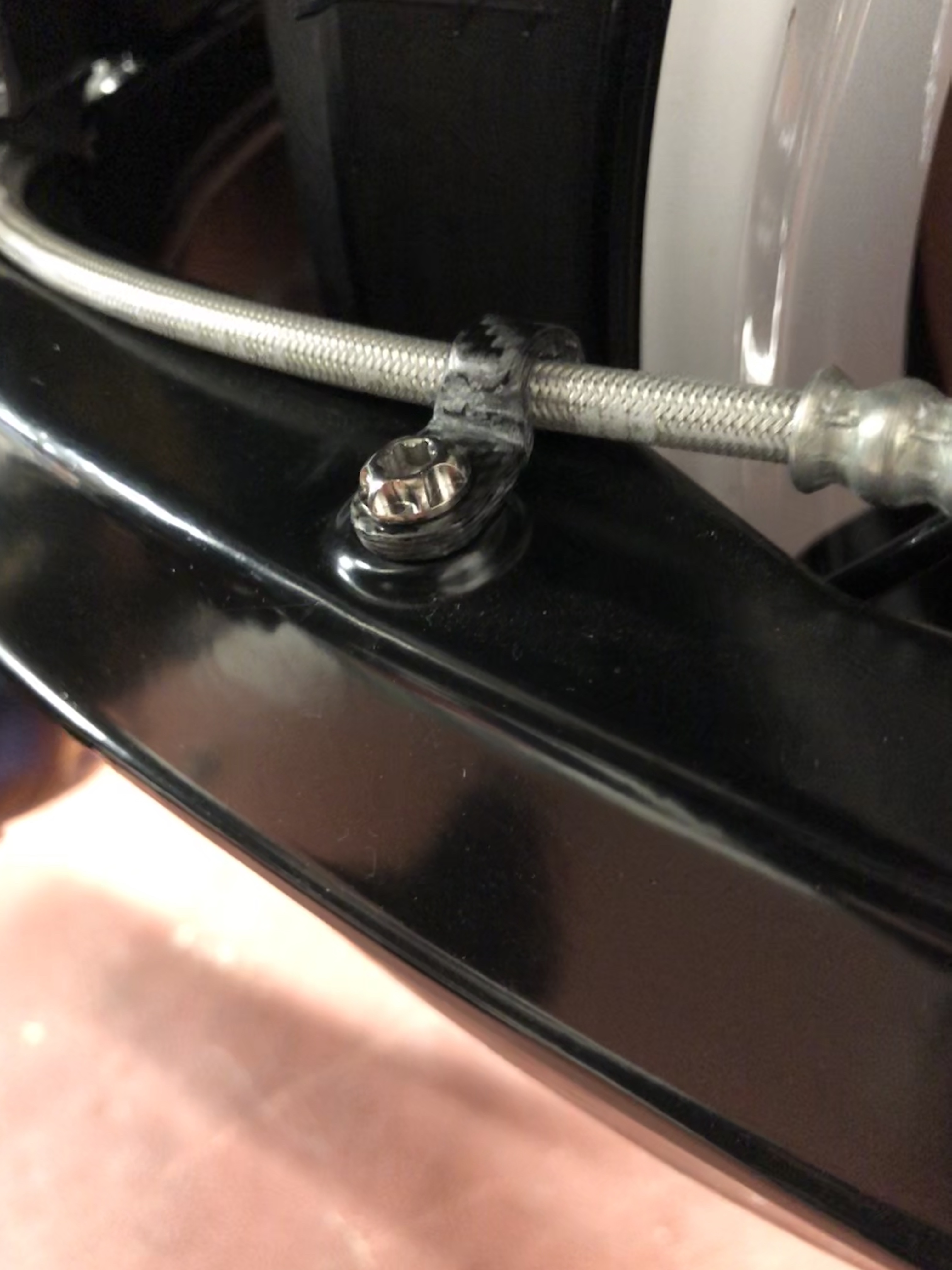

Du meinst den Halter der Bremsleitung?
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Genau :fil:, und die Hülse am Federbein :bübo:
sowie der wahrscheinlich weltweit pornöseste Titan Schwingenbolzen für die hübsche :yes:
----Nachbarviertelterrorist----
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

Ich war bin ja noch nicht fertig 😂
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

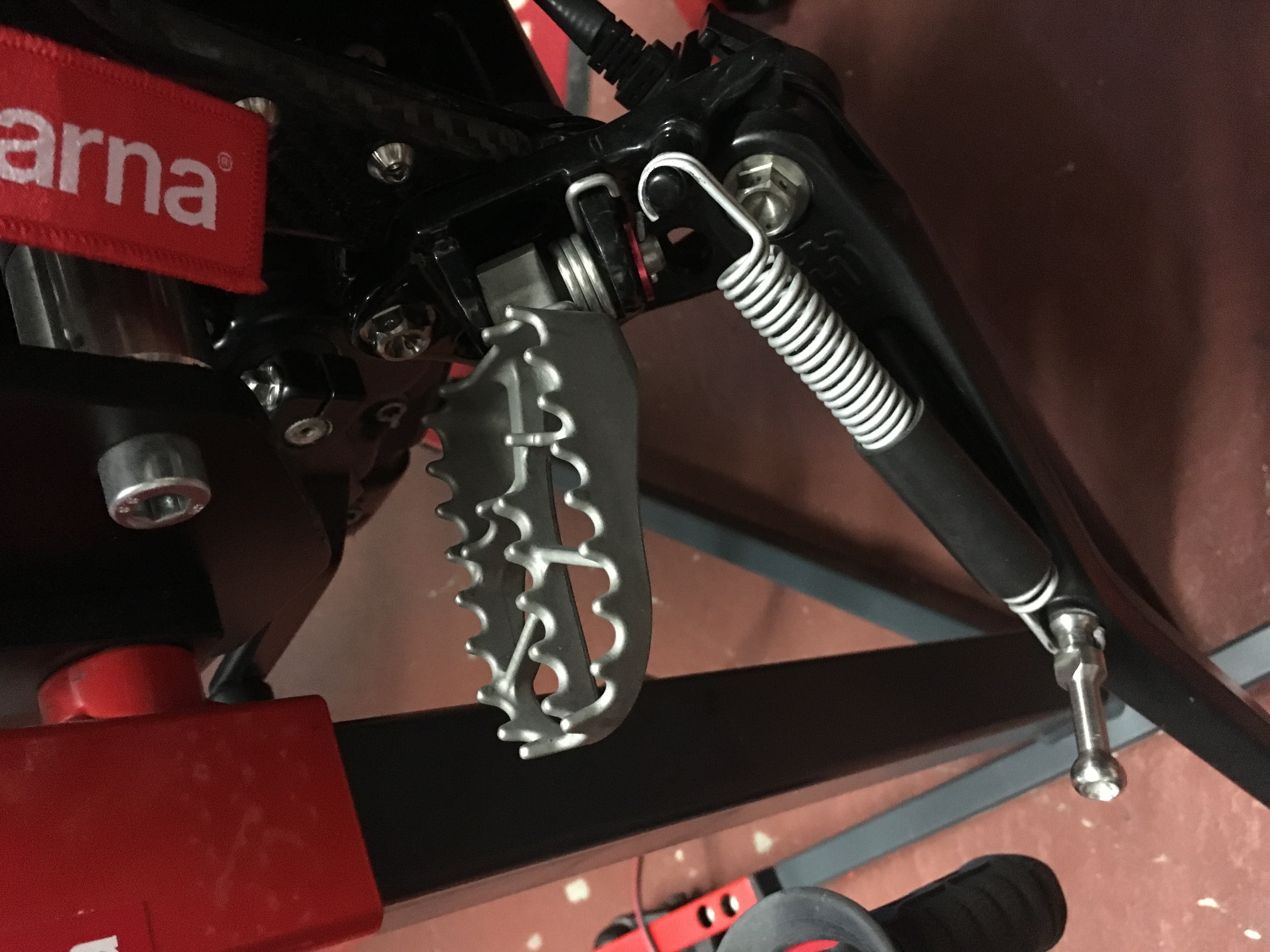

Recht bekannt sind ja mittlerweile meine Titan Rasten.
Sie stammen von einem Crosser und passen nach einem kleinen Umbau Plug and Play.

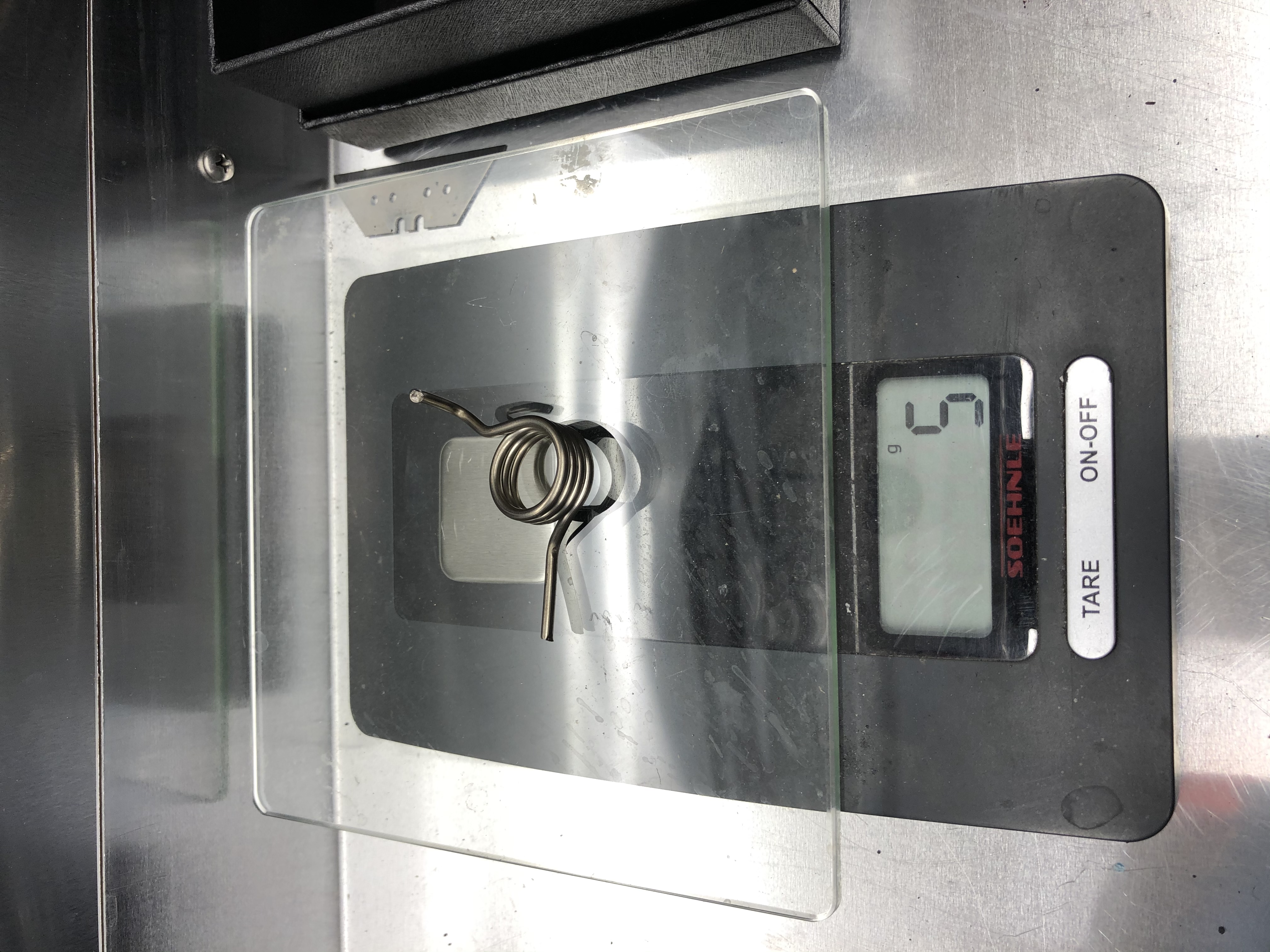

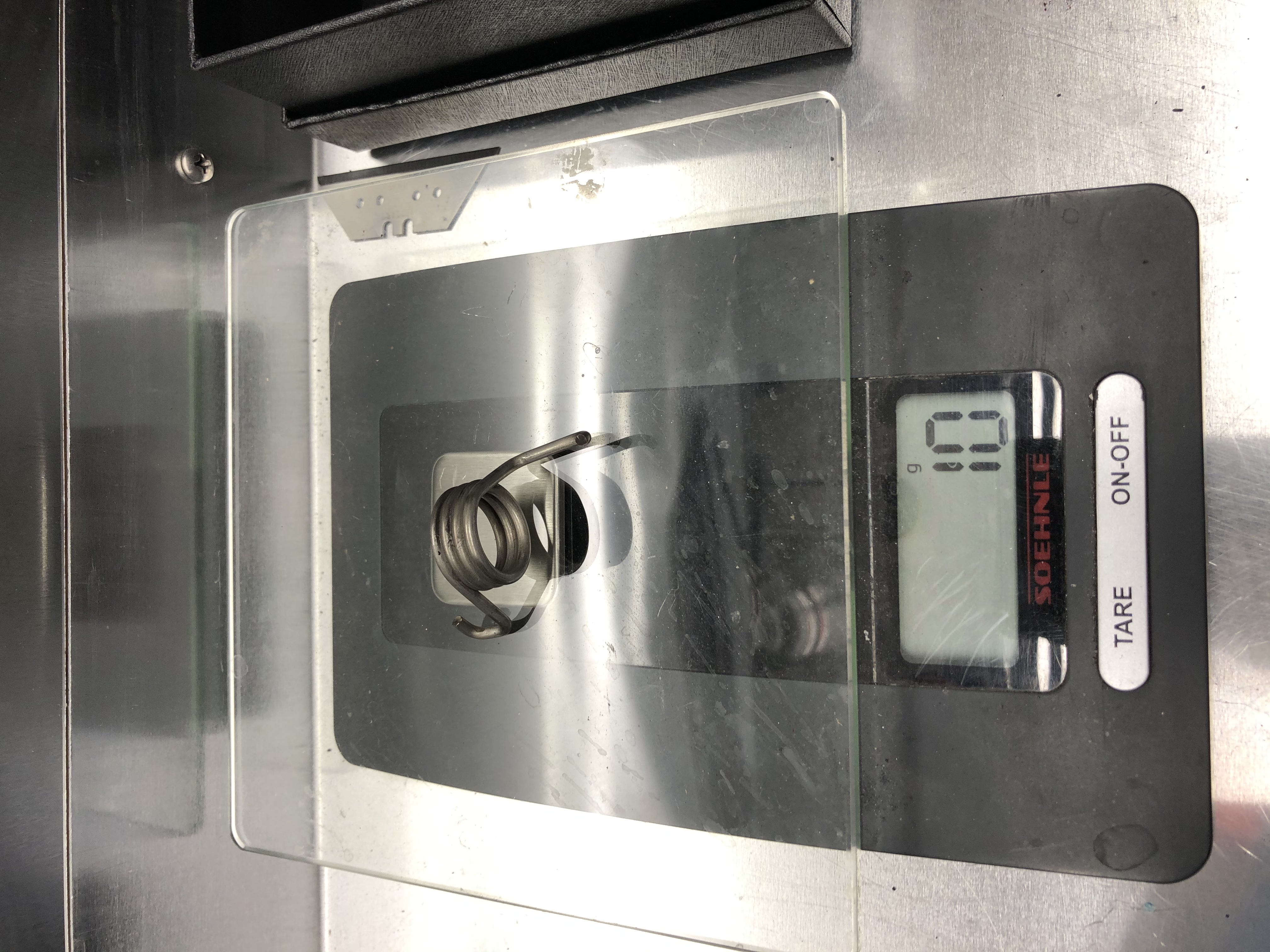

Dazu wurden natürlich Bolzen, Splinte und sogar die Federn aus Titan verbaut.
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Fußrasten gibt's gewiss leichtere aber auch mir gefallen die Titanrasten am besten :bübo:
----Nachbarviertelterrorist----
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

Heute mal eine Kleinigkeit.

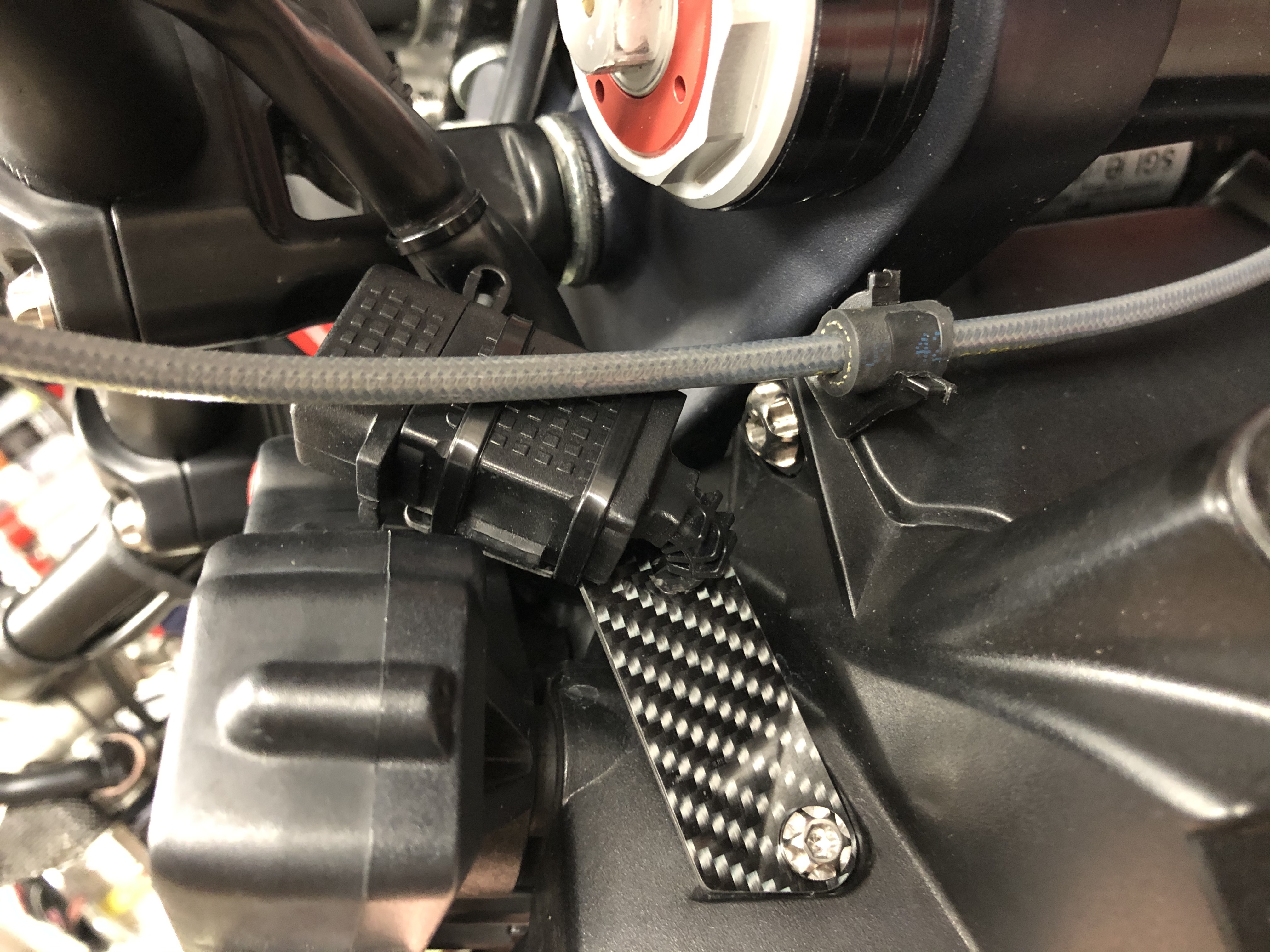

Hab mir links am Kombiinstrument eine kleine USB Dose hingezimmert. Die Idee und Planung stammen von Waldo, lediglich den Carbonhalter stammt von mir. Super Teil, unauffällig und doch irgendwie stylisch.
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

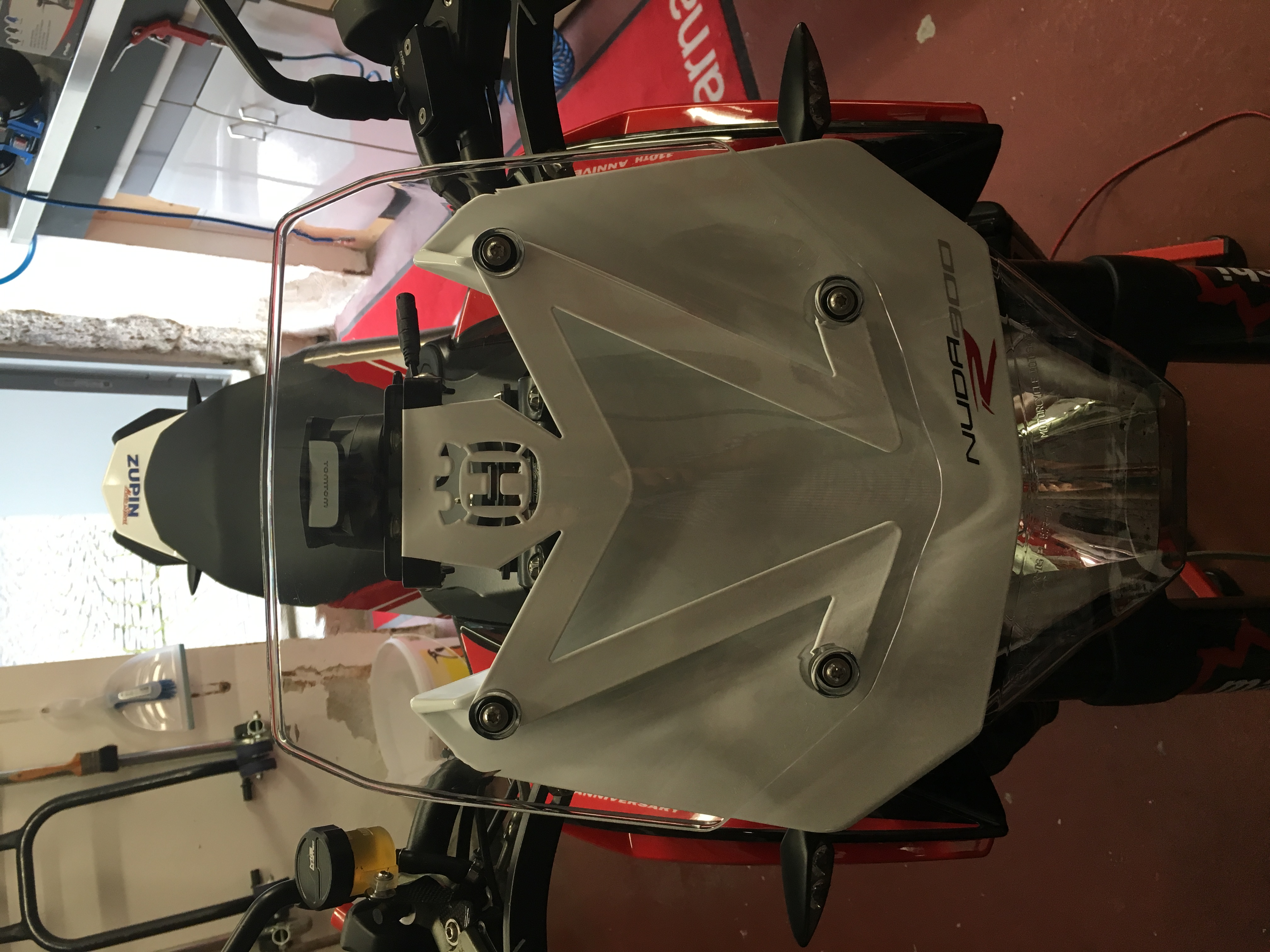

Ich habe für längere Touren das kleine OEM Windschild. Um das besser nutzen zu können, habe ich mir vor längerer Zeit mal einen Navihalter dafür gebaut. Er wird einfach zwischen Unterteil und Scheibe montiert und schon hat man das Navi direkt im Blickfeld.
Aktuell baue ich den Halter mittels Mirror Mount auf die SP Connect Halter um.
Der Tankrucksack kann nun noch so hoch sein, Navi oder Handy liegen immer perfekt im Blickfeld.
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
Dominex
Forensponsor
Beiträge: 588
Registriert: 15.04.06 - 13:50
Motorrad: Nuda R|RD350|YZ450SM
Wohnort: Allendorf (Lumda)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Dominex »

Heute was unspektakuläres. Vor einiger Zeit habe ich den hinteren Tachogeberring erleichtert und schwarz lackiert. Dazu habe ich hitzebeständige Farbe genommen und das ganze im Ofen für 30 Minuten „gebacken“. Trotz Sprühdosenlack hält die Farbe echt super und ist auch sehr resistent gegen Kratzer beim Aus- und Einbau.
Optisch passt es nun auch perfekt zur vorderen Moto Master Bremsscheibe.

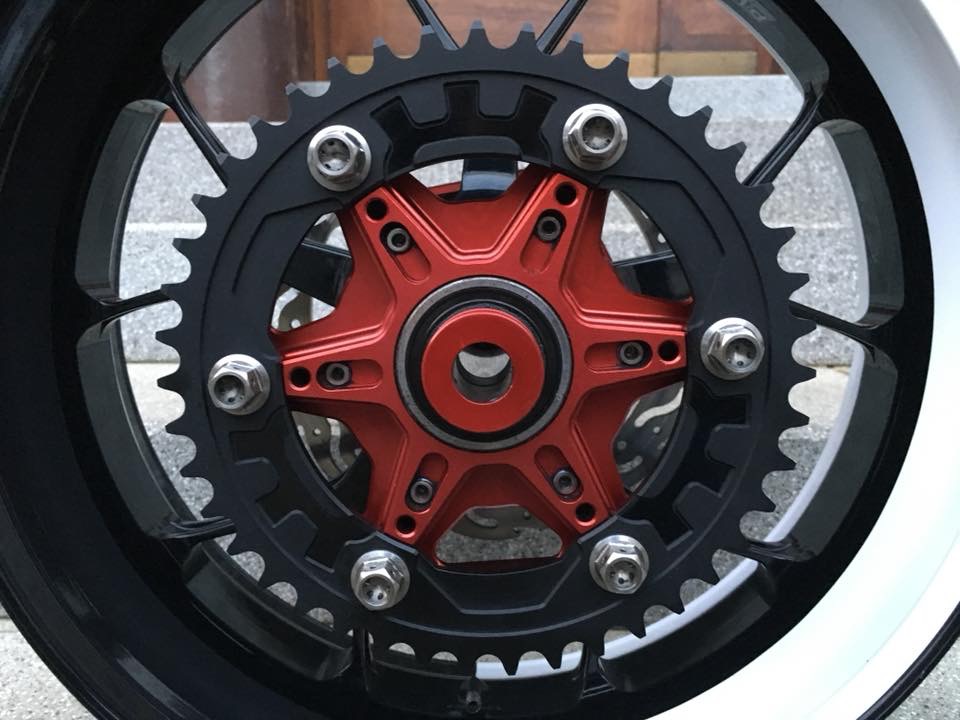

Ich habe natürlich auch das one and only Forums Kettenblatt. Die Schrauben am Hinterrad stammen von Chris und sind handmade :massa:
Auf den meisten Bildern ist leider noch nicht die neue hintere Achse zu sehen. Sie wurde an einigen Stellen erleichtert und zum Schluss schwarz galvanisiert.
Dateianhänge
KK-Racing.de

:h: TE 610 SM ´96 -> :h: SMRR 570 ´02 -> :h: SMR 510 ´05 -> :h: Nuda 900 R ´12
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von H a X e R »

Porös :yes:
----Nachbarviertelterrorist----
Benutzeravatar
Der Schweizer
Forensponsor
Beiträge: 635
Registriert: 23.06.14 - 12:42
Motorrad: TC450R 04/NudaR 12
Wohnort: Oetwil am See (ZH)

Re: Dezenter Optimierungsbedarf an ... NUDA 900 & R

Beitrag von Der Schweizer »

Dominex hat geschrieben: 10.02.21 - 13:02
Mal grundsätzlich:

An meiner Nuda sind viele Sachen dran, die man nur im direkten Vergleich wahrnimmt oder sieht. Falls daran Interesse besteht,
JAAAAAA...
"könnte ich am nächsten Treffen die Nuda Stück für Stück auseinanderschräubeln und zeigen" :Top:
:evil1:

GIGANTISCH !!!! hab im Moment keinen auf... aber....Hut ab

Grüsse roli
:2w: :2w: :2w:
