Nuda 900 Scheinwerfer öffnen

Beitrag von Firefight3r »

Moin zusammen,

da bei mir der Reflektor beschädigt war und ich mir einen neuen Scheinwerfer ergattern konnnte, habe ich kurzerhand den Defekten geöffnet.
Hier ein kleiner Erfahrungsbericht/Anleitung, falls jemand Ähnliches vorhat. Danke noch mal an Dominex für einen Scheinwerfer mit intaktem Reflektor und defekter Scheibe und somit einem Versuchskaninchen, wo ich keine Rücksicht auf Gehäuse und Scheibe nehmen musste.
Der Plan ist aus zwei Scheinwerfern einen zu machen und den Neuen nach bestandener HU ins Lager zu legen. Daher wollte ich mein gutes Gehäuse und vor allem die intakte Scheibe nicht beschädigen.


"Back"Rezept:
Normalerweise haben bei PKW-Scheinwerfern immer 5-10 Minuten bei 80°C Umluft im Backofen + ggf. Nacherwärmen mit Heißluft gereicht, allerdings haben die Italiener bei unseren Scheinwerfern nicht mit der Dichtmasse gespart. Vorher alles an Gummidichtungen, Leuchtmittel, etc. entfernen.


Ich hatte meinen Scheinwerfer in Summe 5x bei 100°C Umluft für jeweils 5 Minuten im Ofen. Dabei unbedingt aufpassen, dass der Kunststoff nicht direkt am Metall aufliegt. (hier helfen Schrauben als Abstandshalter)
Am Besten im Werkstattofen o.ä. machen, der Scheinwerfer stinkt dabei zwar nicht merklich, gesund ist das trotzdem nicht. Sonst gibt es Ärger von der Regierung, wenn der Sonntagsbraten nach italienischem Edelkunststoff schmeckt.

Zerlegen:
Da ich beim ersten Versuch keine große Rücksicht genommen habe, kann ich allen anderen nur empfehlen das Ganze mit einem sehr Stabilen Kunststoffkeil zu machen. Werde ich beim zweiten Scheinwerfer ebenfalls nutzen, damit das Gehäuse und das Glas nicht groß beschädigt wird. Mit einem Cutter und etwas Heißluft lassen sich die meisten Beschädigungen jedoch nahezu komplett richten. (Anschließend kurz schleifen und ggf. in Wunschfarbe lackieren? :2w: ) Auf den Fotos sehen die Schäden echt grausig aus, in der Realität hält es sich tatsächlich in Grenzen :autsch: Also keine Angst :keks:


Angefangen habe ich unten, da dort die kleinste Fläche ist.



Immer wieder zwischendurch neu erwärmen und langsam vorarbeiten, bis sich die Scheibe beginnt zu lösen. Hier reichen 1-2mm bereits aus.


Anschließend Stück für Stück vorarbeiten, wer hierbei geduldiger ist als ich (Gesamtaufwand ca. 1h), vermeidet größere Schäden.


Nun zum Hauptproblem, weswegen das Ganze extrem schwer auseinander geht:
Die Scheibe ist in einer Art U-Nut gelegt, die beidseitig von Dichtmasse umschlossen ist. Die Hitze im Ofen scheint nicht zu reichen, um beide Seiten gleichmäßig zu erhitzen. Daher mein Tipp: Die äußere Kante nach dem ersten Lösen mit einem Cuttermesser einschneiden, damit die Scheibe nur noch an einer Seite mit der Klebemasse am Gehäuse gehalten wird. Wäre ich direkt so vorgegangen, hätte ich mir viel Zeit gespart..


Der obere Teil des Scheinwerfers ist leider sehr schwierig zu erreichen, daher unbedingt zum Schluss machen. Hier hilft leider nur etwas Kraft und Geduld.
Das Ergebnis sollte dann so aussehen:


Nun gilt es die Einstellschrauben soweit wie möglich reinzudrehen, damit der Reflektor nach vorne kommt und Platz zum hebeln vorhanden ist. Die Führungshülsen der Reflektorbefestigung ließen sich erstaunlich leicht abdrücken und im Anschluss habt ihr das Gehäuse, den Reflektor und die Scheibe vor euch liegen 8-)



Das Ganze ist natürlich nicht direkt zulässig, im Rahmen einer "Generalüberholung" und solange der Scheinwerfer von der Bauart nicht verändert wird (Scheibe, Reflektor etc. bearbeiten) und nach der Reparatur auch wieder dicht ist, eine gute Alternative zu einem teuren Neuteil. 8-) :roll:


Ich werde meinen defekten Reflektor wieder in Form bringen und versuchen beschichten zu lassen. Hierfür gibt es einige Firmen im Netz, jedoch wollte bisher keiner den kompletten Scheinwerfer instandsetzen :gigs:

Wenn es wieder ans Zusammenbauen geht, update ich hier gerne :prost: :hva:
Benutzeravatar
Toschi
Forensponsor
Beiträge: 585
Registriert: 13.08.13 - 21:54
Motorrad: Elefant 900ie/Nuda+R
Wohnort: Uelzen

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von Toschi »

:Top: Geiler Bericht - Danke :massa:

Mit italophilen Grüßen
Tosc :h: i
...nimm Dich in 888!
Benutzeravatar
Waldo
Forensponsor
Beiträge: 458
Registriert: 16.07.12 - 19:04
Motorrad: Nuda 900 R
Wohnort: München

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von Waldo »

Sehr schöner Bericht :D
Wird bestimmt ein paar Nachbauer finden.
:hva:
Gruß
Waldo 900 R
Benutzeravatar
H a X e R
Forensponsor
Beiträge: 185
Registriert: 10.07.16 - 20:49
Motorrad: Nuda
Wohnort: Mitteldeutschland (SHK)

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von H a X e R »

Vielen Dank das Du uns an deinen Erfahrungen teil haben lässt. Ich bin gespannt wie es weiter geht. Werde das hoch interessiert verfolgen.
----Nachbarviertelterrorist----
Benutzeravatar
Firebeast
Administrator
Beiträge: 2760
Registriert: 27.05.13 - 20:59
Motorrad: NUDA R TE511 KTM 790
Wohnort: Aachen

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von Firebeast »

Von mir auch noch besten Dank für den tollen Bericht. Hut ab.
Es gibt übrigens eine Spreizzange, die genau für solche Zwecke bestens geeignet ist. Ich schicke morgen mal ein Bild von dem Teil. Das sollte diese Arbeit deutlich erleichtern.

Gruß Paul

Gesendet von meinem HUAWEI CAN-L11 mit Tapatalk

Ich bin krank! Hab die Symptome gegoogelt; Also es gibt drei Möglichkeiten:
Pest, Borkenkäfer oder Zylinderkopfdichtung... :freak: :ka:
Firefight3r
HVA-Neuling
Beiträge: 8
Registriert: 24.02.21 - 11:16
Motorrad: Nuda 900R
Wohnort: Celle

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von Firefight3r »

Danke für die Resonanz. :hva:

Ich habe sogar eine Spreizzange für Kunststoffverkleidungen aber mit dieser konnte ich nicht genug Kraft ausüben.
Bin gespannt welche du meinst. :)

Wenn ich Urlaub habe zerlege ich den zweiten Scheinwerfer. :Top:
Benutzeravatar
Faritan
Administrator
Beiträge: 4200
Registriert: 19.07.13 - 14:40
Motorrad: Nuda 900 R ABS
Wohnort: Schweinfurt

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von Faritan »

Klasse Bericht...weiter so!!! :Top:
Bin auf die Fortsetzung gespannt... :hva:
Schlimm, wenn pestverseuchte Borkenkäfer an Zylinderkopfdichtungen nagen... :freak: :ka:

7. Nuda Treffen 202x...klick mich
Benutzeravatar
Firebeast
Administrator
Beiträge: 2760
Registriert: 27.05.13 - 20:59
Motorrad: NUDA R TE511 KTM 790
Wohnort: Aachen

Re: Nuda 900 Scheinwerfer öffnen

Beitrag von Firebeast »

Soo, ich wollte ja noch die ominöse Spreiz-Zange vorführen ...

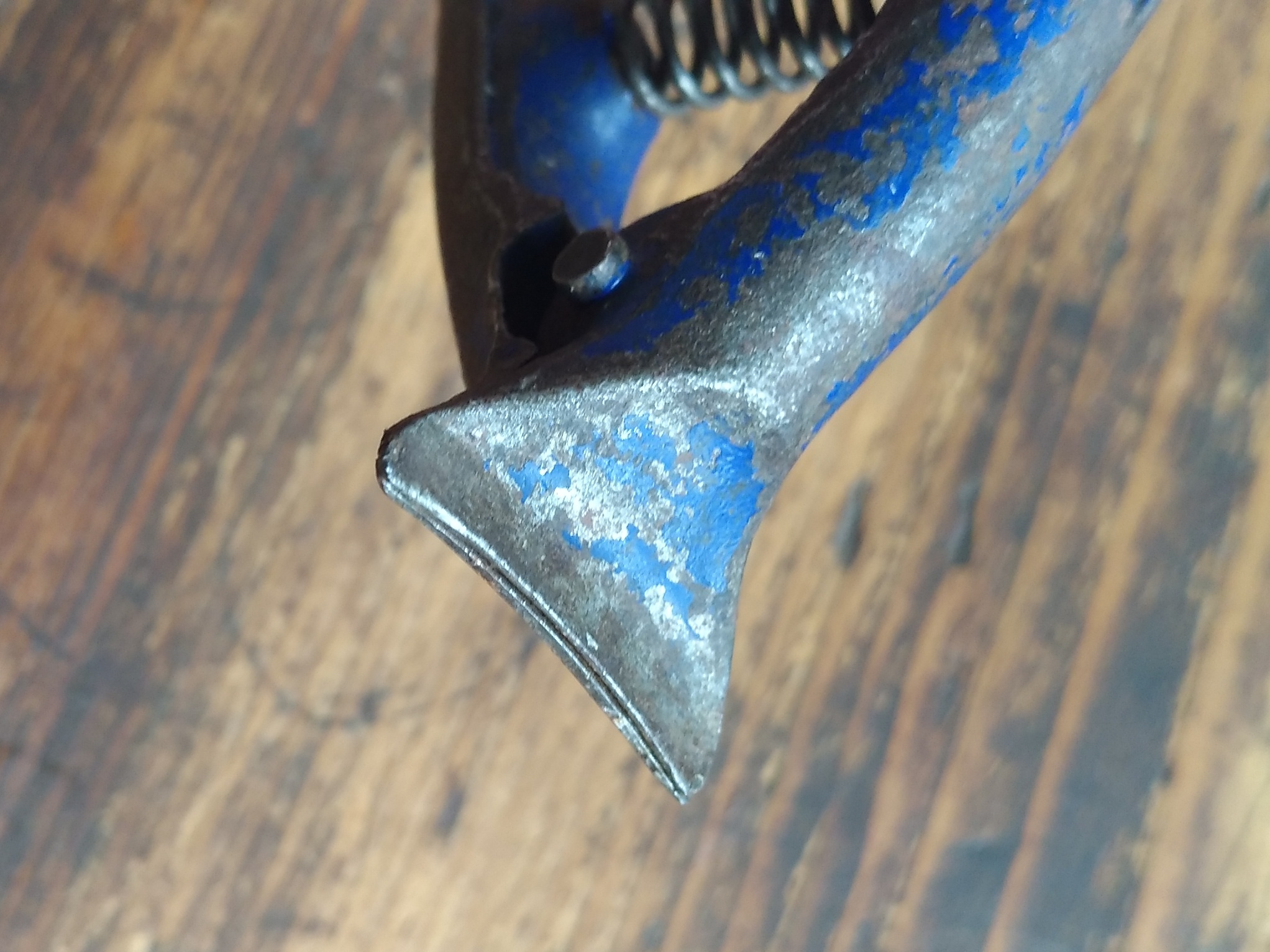

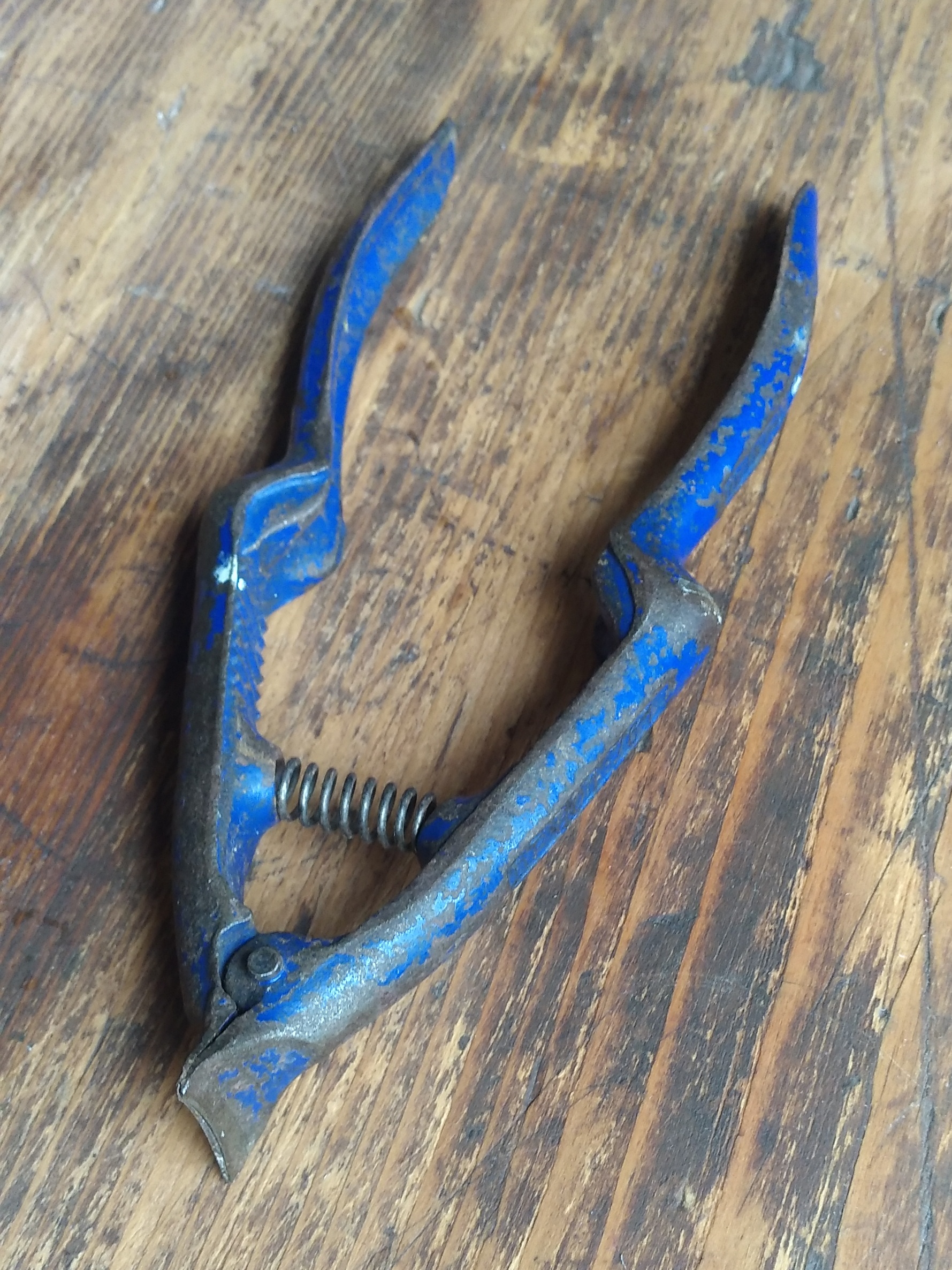

Da isse:
