Steckkontakte passend zum originalen Kabelbaum gesucht.

[Oberflaeche]

Hallo,
ich suche Steckkontakte, welche in den originalen Kabelbaum der 701 SM 2018 passen.
Die Metallteile im Inneren würden mir reichen.



Ich möchte gerne ein paar Messungen in der Elektrik vornehmen.
Hat jemand eine Idee?

Hintergrund ist folgender:
Meine 701 SM 2018 ging gestern nach dem Einlegen des ersten Ganges trotz gezogener Kupplung aus.
Ich glaube, der Seitenständer war nicht ganz eingeklappt.
Nach mehrmaligen Versuchen lief sie wieder ganz normal, aber die Motorkontrollleuchte leuchtet jetzt permanent orange.
Die Werkstatt hat den Seitenständersensor in Verdacht.
Dass will ich jetzt prüfen.

L.G.
Frank

[Randy78]

Hallo,
soweit ich das herausgefunden habe sind die meisten Steckverbinder an der 701 vom Hersteller Sumitomo.
such mal danach, die haben auch Datenblätter auf ihrer Seite, da sollte sich was Passendes finden lassen.

Gruss aus Bottrop

[Oberflaeche]

Hat noch keiner eine Idee?

Die Dichtung am Kabel erinnert an die AMP-Superseal Serie, aber die sind es angeblich nicht.

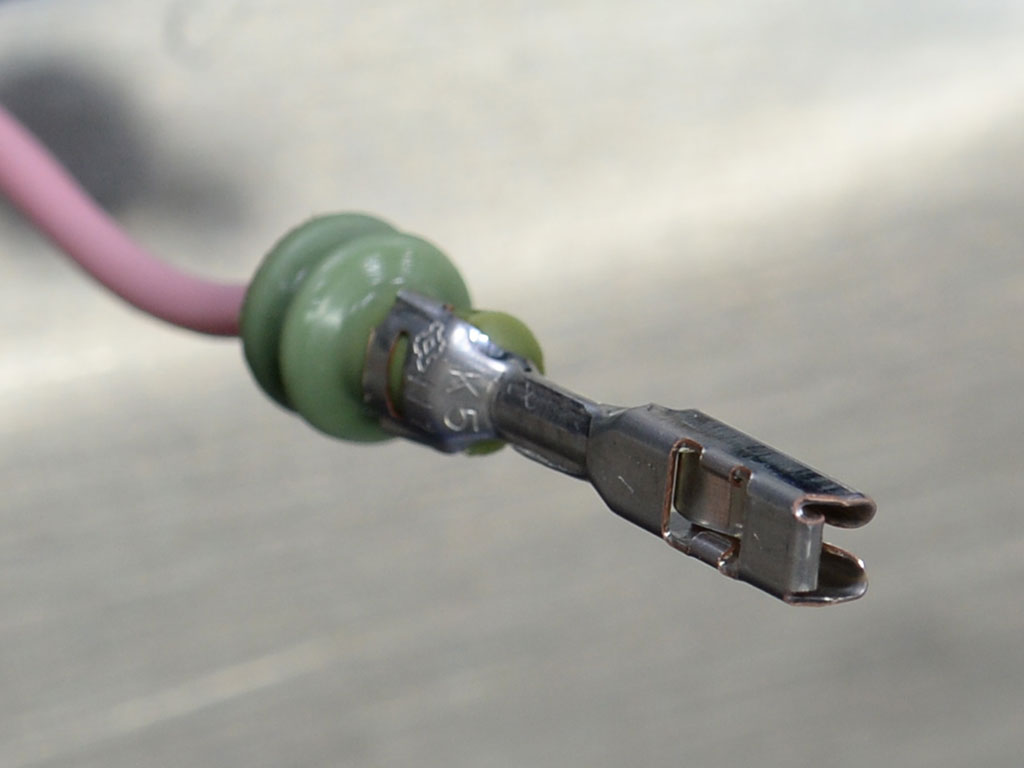

Ich habe noch ein Foto von der ausgestochenen Buchse gemacht.





Auf der Rückseite der Buchse sind das Logo des Herstellers und die Bezeichnungen N1 und K5 zu sehen.

Vom Stecker, also das was in die Buchse passt, gibt es auch ein Bild.





Er ist 2,25 mm breit und 0,6 mm dick.

L.G.
Frank

[Oberflaeche]

Hallo,
soweit ich das herausgefunden habe sind die meisten Steckverbinder an der 701 vom Hersteller Sumitomo.
such mal danach, die haben auch Datenblätter auf ihrer Seite, da sollte sich was Passendes finden lassen.

Gruss aus Bottrop

Danke,
da schaue ich mich jetzt mal um.

L.G.
Frank

[Oberflaeche]

So wie es aussieht sind es die: "3 pin HM 090 Male and Female locking connector"
aus der Serie Sumitomo HM Sealed.
090 gibt die breite des Kontaktes im Zoll an.
0,090 x 25,4 mm = 2,286 mm

https://www.corsa-technic.com/item.php? ... ory_id=105

Die Sumitomo-Serien MT, HM und HW scheinen die selben Pins zu haben.

https://www.corsa-technic.com/item.php?item_id=227


Danke Randy78

L.G.
Frank

[Randy78]

Bitte, gerne.

Genau HM Sealed... die sollten es sein.

Hatte auch danach gesucht, weil der Diagnosestecker so einer ist.

[motophil]

Schau mal ob da die passenden dabei sind:

https://www.ktmshop.se/documents/9ff201 ... a40af9.pdf

[Oberflaeche]

@Randy78:
Du hast eine PN

L.G.
Frank

[Oberflaeche]

Schau mal ob da die passenden dabei sind:

https://www.ktmshop.se/documents/9ff201 ... a40af9.pdf

Hallo motophil,

Der ODB2-Stecker sieht nach 5BH aus.
Aber es ist schwierig das anhand einer Zeichnung zu beurteilen.
Außerdem, was nützt es mir, wenn ich jetzt weiß, dass es der 5BH ist?

L.G.
Frank

[motophil]

Das geht folgendermaßen:

Beim Schaltplan im Werkstatthandbuch steht:
X295 Diagnosestecker
Im Schaltplan steht dann
X295 AP/6
Das heißt daß der Stecker am Motorrad vom Typ AP ist, und sechspolig.

Mit dieser Information kannst Du in dem verlinkten Dokument nachschauen dass Du diesen Stecker unter der Bestellnummer
000700000AP SPARE CONNECTOR AP 6-PINS
bei jedem KTM-Händler bestellen könntest, bei Husqvarna vermutlich auch. Kostet 10,59€:
https://www.ktm-versand.de/product_info ... POLIG.html

Nur, Du willst ja das Gegenstück dazu, und da gibt's leider kein Verzeichnis. Ich vermute aber wie Du daß es der Typ BH ist - auch weil's ihn als Ersatzstecker und als Blindstecker gibt:
https://www.ktm-versand.de/ktm-parts-re ... H&x=13&y=9

Bei dem Preis macht's allerdings eher Sinn einen fertigen OBD2-Kabeladapter zu kaufen.

- Philip

[Oberflaeche]

Hallo motophil,
schön, dass du hier im Forum aktiv bist.
Du hast Recht mit dem, was du über den Stecker schreibst.
Ich habe mir auch schon einen fertigen ODB2-Adapter bestellt.
ebay Artikel Nr.: 163068305643
Jetzt schaue ich mal nach einem funktionierenden ODB2-Wifi Diagnosescanner.

L.G.
Frank
